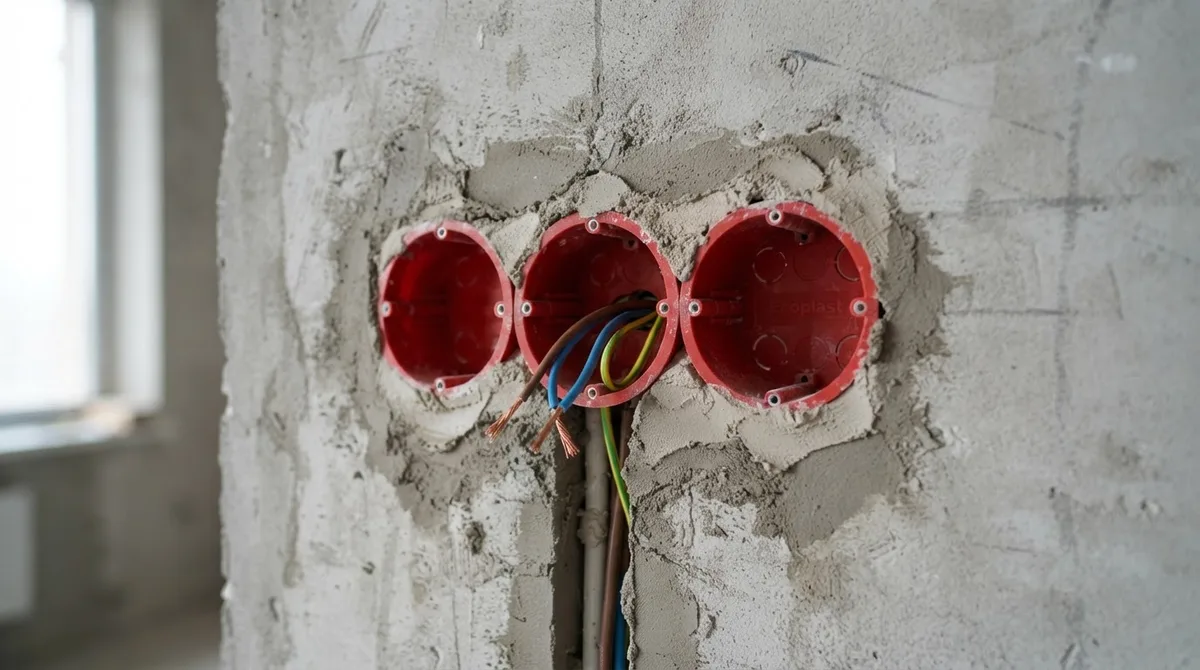

Установка подрозетников в бетонную стену своими руками

Редакция «Домашний ток» · Розетки и подрозетники · 27.09.2026 · 12 мин чтения

Установка подрозетников в бетонную стену: коротко о главном

Установка подрозетников в бетонную стену своими руками состоит из шести этапов: разметить центры, проверить стену на кабели и арматуру, высверлить посадочные места, сделать штробу, завести кабель и зафиксировать коробки раствором. Для обычной розетки чаще всего используют подрозетник диаметром около 68 мм и глубиной 40–45 мм; для проходных соединений, диммеров и умных выключателей удобнее модель глубиной 60 мм.

Между центрами подрозетников в стандартном блоке обычно оставляют 71 мм, но точный шаг нужно проверить по конкретным коробкам и рамке. Посадочное место делают на 5–10 мм глубже подрозетника. Алмазной коронкой работают без удара, а при встрече с арматурой останавливаются и не пытаются прорезать металл.

В среднем установка подрозетников в бетонную стену в одной комнате занимает 2–4 часа без учёта полного высыхания раствора. Время зависит от плотности бетона, количества коробок и наличия арматуры.

Как выбрать подрозетник для бетона

Для бетонных стен подходят монтажные коробки из негорючего пластика. Основные варианты:

• 68×40–45 мм — для обычной розетки или выключателя;
• 68×60 мм — для соединений внутри коробки, диммеров, умных выключателей и механизмов с крупным корпусом;
• соединяемые модели — для блока из двух и более розеток.

Проверьте, чтобы у коробок были:

• штатные вводы для кабеля;
• боковые соединители для сборки блока;
• жёсткий корпус без трещин;
• совместимость с выбранной рамкой;
• одинаковый межцентровый шаг.

У большинства серий шаг между центрами составляет 71 мм. У отдельных моделей встречаются другие значения, поэтому перед разметкой приложите коробки друг к другу и измерьте расстояние.

Размеры посадочного места

Для подрозетника глубиной 45 мм посадочное место обычно делают глубиной 50–55 мм. Для модели 60 мм — примерно 65–70 мм.

Слишком глубокое отверстие не делает монтаж лучше: коробка может проваливаться, потребуется больше раствора, а контролировать единую плоскость станет сложнее. Если отверстие получилось заметно шире коронки — например, 80–85 мм вместо 68–72 мм, — коробку придётся удерживать толстым слоем раствора. Такая фиксация менее надёжна.

Пример расчёта для блока

Для четырёх коробок с шагом 71 мм расстояние между крайними центрами составит:

71 × 3 = 213 мм.

Если диаметр каждой коробки около 68 мм, общая ширина блока будет примерно:

213 + 68 = 281 мм.

Перед сверлением стоит добавить небольшой запас по краям под рамку и проверить фактическую ширину выбранного блока. Расстояние между центрами нельзя заменять расстоянием между краями коробок.

Как разметить центры

Высоту откладывают от уровня чистого пола, а не от бетонной плиты. Если напольное покрытие ещё не уложено, прибавьте его будущую толщину.

Ориентиры для квартиры:

Это не универсальные обязательные значения. Расположение согласуют с мебелью, техникой, плинтусом, дверными наличниками и направлением открывания дверей.

Для одной коробки отметьте крест: пересечение вертикальной и горизонтальной линий будет центром отверстия. Для блока:

1. проведите общую горизонтальную или вертикальную ось;
2. отметьте первый центр;
3. отложите остальные центры через 71 мм либо по фактическому шагу коробок;
4. приложите рамку и проверьте компоновку.

Удобен шаблон для установки подрозетников — заводская планка или самодельная пластина с отверстиями под центры. Шаблон фиксируют малярной лентой или временным дюбелем и переносят все отметки одновременно. Это уменьшает накопление ошибки в длинном блоке.

Перед сверлением приложите рамку к стене. Проверьте, не попадает ли край блока на угол, шов плитки, наличник, декоративную панель или место будущего крепежа мебели.

Инструмент и средства защиты

Для установки подрозетников в бетонную стену понадобятся:

• перфоратор;
• алмазная или твердосплавная коронка по бетону диаметром около 68 мм;
• хвостовик SDS-plus;
• центрирующее сверло, если оно предусмотрено конструкцией коронки;
• бур SDS-plus диаметром 6–8 мм;
• пылесос или пылеотвод;
• зубило и молоток;
• рулетка, карандаш, маркер;
• уровень длиной 300–600 мм;
• шаблон или монтажная планка;
• ёмкость для раствора и шпатель;
• нож для снятия оболочки кабеля;
• очки, респиратор не ниже FFP2, перчатки и наушники.

Алмазная коронка подходит для аккуратной работы и сухого сверления с пылеотводом. Её используют без ударного режима. Твердосплавная коронка обычно дешевле, но даёт больше пыли, вибрации и сколов; режим работы выбирают по инструкции к конкретной модели.

Ориентировочные расходы могут выглядеть так:

Это примерный диапазон: стоимость зависит от бренда, ресурса инструмента, региона и условий аренды.

Проверка стены перед сверлением

Перед началом работ отключите питание в помещении и проверьте отсутствие напряжения двухполюсным указателем. Не ориентируйтесь только на положение автомата: маркировка в щите может быть ошибочной.

Проверьте стену детектором скрытой проводки и металла. Не сверлите, если в зоне отверстия обнаружены:

• кабель;
• металлическая труба;
• закладная деталь;
• арматура;
• крупная трещина;
• край дверного или оконного проёма.

Детектор не всегда видит металл через толстый слой бетона, поэтому дополнительно учитывайте типовые зоны прохождения коммуникаций. Кабели обычно прокладывают вертикально или горизонтально от существующих розеток, выключателей и распределительных коробок.

Что делать при встрече с арматурой

Если коронка упёрлась в металл:

1. остановите инструмент;
2. отключите его и дождитесь полной остановки;
3. очистите отверстие и оцените положение препятствия;
4. при возможности сместите центр, сохранив компоновку блока;
5. если смещение невозможно, привлеките специалиста для определения допустимого решения.

Не пытайтесь перерезать рабочую арматуру. Это может ослабить железобетонную конструкцию и привести к заклиниванию коронки. В несущих панельных стенах не делайте глубокие горизонтальные штробы без оценки конструкции.

Как просверлить бетон под подрозетник

1. Нанесите центр отверстия и наденьте средства защиты.
2. Установите центрирующее сверло точно на крест.
3. Начните сверление на умеренных оборотах без сильного давления.
4. После образования кольцевой канавки продолжайте работу с равномерной нагрузкой.
5. При сухом сверлении периодически удаляйте пыль.
6. По достижении нужной глубины выбейте бетонный цилиндр зубилом.
7. Очистите отверстие и проверьте его глубину подрозетником.

Алмазной коронкой работают без удара. Периодические паузы помогают снизить нагрев и продлить ресурс сегментов. При плотном железобетоне одно отверстие может занять 20–40 минут; в обычном бетоне часто хватает 5–15 минут, но точное время зависит от инструмента и диаметра.

Стенки посадочного места должны быть прочными и очищенными от пыли. Рыхлый бетон и пылевой слой ухудшают сцепление раствора.

Проверяйте не только глубину отверстия, но и положение коробки относительно будущей чистовой плоскости. Если впереди штукатурка толщиной 10–15 мм, коробку нельзя выставлять заподлицо с голым бетоном.

Как сделать штробу под кабель

Трассу прокладывают вертикально или горизонтально. Диагональные штробы затрудняют поиск кабеля и повышают риск повреждения при последующем сверлении стены.

Для одного кабеля ВВГнг-LS 3×2,5 мм² обычно достаточно штробы шириной около 15–20 мм и глубиной примерно 20–25 мм. Фактический размер зависит от диаметра кабеля и способа фиксации.

Основные способы:

• штроборез с подключённым пылесосом;
• два параллельных пропила с удалением сердцевины;
• перфоратор с узким зубилом на коротком участке.

Кабель заводят через штатное отверстие или мембранный ввод. Острый край бетона предварительно очищают, чтобы не повредить оболочку. Внутри коробки оставляют минимум 10–15 см кабеля, а для сложного механизма — около 15–20 см.

В несущих железобетонных стенах глубину и направление штробы ограничивают, чтобы не повредить защитный слой и арматуру. Если трасса требует глубокой горизонтальной канавки, лучше изменить маршрут или привлечь специалиста.

Как зафиксировать подрозетники раствором

В сухих помещениях используют гипсовую монтажную смесь, штукатурный гипс или состав, предназначенный для установки коробок. Алебастр схватывается быстро, поэтому оставляет мало времени на выравнивание.

Для ванной, лоджии с возможным увлажнением и неотапливаемого помещения используют цементную или цементно-полимерную ремонтную смесь. Гипсовый состав не подходит для мест с постоянным намоканием.

Пошаговая установка подрозетников

1. Удалите пыль из отверстия щёткой или пылесосом.
2. При необходимости слегка увлажните бетон согласно инструкции к смеси.
3. Соедините коробки в блок.
4. Заведите кабель через штатный ввод.
5. Нанесите раствор на дно и стенки посадочного места.
6. Вдавите подрозетники до нужной отметки.
7. Проверьте горизонталь и вертикаль уровнем.
8. Приложите рамку для контрольной проверки.
9. Заполните зазор между коробкой и бетоном.
10. Удалите излишки раствора и очистите резьбовые стойки.

Раствор не должен заполнять внутренний объём коробки: он мешает установке механизма и уменьшает место для проводов. Передняя кромка подрозетника должна соответствовать будущей плоскости стены:

• при последующей штукатурке — учитывать толщину слоя;
• на готовой бетонной поверхности — обычно располагать заподлицо с основанием;
• под плиткой — учитывать толщину клея и плитки.

Сколько сохнет монтажная смесь

Время зависит от температуры, влажности, толщины слоя и конкретного состава. Указанные сроки — ориентиры, а не замена инструкции производителя. Перед установкой механизма коробка не должна двигаться, а раствор — проминаться пальцем.

Типовая ситуация: блок из трёх розеток

Допустим, нужно установить три розетки в ряд на бетонной стене. Выбраны коробки глубиной 45 мм, рамка с шагом 71 мм, кабель 3×2,5 мм², а после монтажа стену будут штукатурить слоем около 10 мм.

Порядок расчёта:

• глубина коробки — 45 мм;
• посадочное место — примерно 50–55 мм;
• расстояние между первым и третьим центром — 71 × 2 = 142 мм;
• диаметр отверстия — около 68–72 мм;
• к глубине установки добавляют будущий слой штукатурки, поэтому переднюю кромку коробок не выставляют по голому бетону;
• запас кабеля внутри каждой коробки — не менее 10–15 см.

Сначала блок собирают на полу, проверяют его по рамке и переносят центры шаблоном. После сверления коробки соединяют, заводят кабель, выставляют по уровню и только затем заполняют зазор раствором.

Проверка перед установкой механизмов

Пока смесь не схватилась, перекос можно исправить. После затвердевания не выравнивайте коробку силой: раствор может отслоиться вместе с кусками бетона.

Частые ошибки при установке подрозетников

Слишком мелкое отверстие

Коробка выступает, механизм не садится в рамку, а крышка может прилегать с перекосом. Глубину проверяют сразу после сверления.

Слишком глубокое отверстие

Подрозетник проваливается, слой раствора получается чрезмерным, а плоскость блока сложно удержать. Оптимальный запас обычно составляет 5–10 мм.

Отсутствие учёта чистовой отделки

Если после монтажа будет штукатурка или плитка, коробки выставляют с учётом будущей толщины. Иначе механизм окажется слишком глубоко или, наоборот, выступит.

Сверление алмазной коронкой с ударом

Удар разрушает сегменты и увеличивает сколы. Алмазную коронку используют только во вращательном режиме.

Разметка блока без шаблона

Даже небольшая ошибка на каждой коробке приводит к несовпадению с рамкой. Используйте соединённые коробки, монтажную планку или шаблон для установки подрозетников.

Попытка прорезать арматуру

Арматуру не перерезают ради сохранения выбранной точки. Центр смещают либо оценивают ситуацию со специалистом.

Слишком много раствора внутри коробки

Застывшая смесь мешает установить механизм и повредить резьбовые стойки. Раствор наносят только в зазор между пластиком и бетоном.

Недостаточный запас кабеля

Короткий провод усложняет подключение и создаёт натяжение на клеммах. Оставляйте внутри коробки минимум 10–15 см, а при сложной схеме — больше.

Сколько времени занимает установка подрозетника

Для одного блока в обычном бетоне ориентировочные этапы выглядят так:

• разметка и проверка стены — 15–30 минут;
• сверление одного отверстия — 5–15 минут;
• удаление бетонного сердечника — 5–10 минут;
• штроба и ввод кабеля — 10–30 минут;
• сборка, установка и выравнивание блока — 15–25 минут;
• первичное схватывание гипсовой смеси — 10–30 минут;
• ожидание перед установкой механизма — обычно 2–24 часа.

Поэтому при оценке работ по установке подрозетника учитывают не только время сверления, но и разметку, уборку пыли, проверку стены, штробление, выравнивание и время высыхания раствора.
