Розетка открытой или скрытой установки: отличия и монтаж

Редакция «Домашний ток» · Розетки и подрозетники · 11.10.2026 · 10 мин чтения

Розетка открытой установки монтируется поверх стены, а розетка скрытой установки — в подрозетник, утопленный в основание. Открытая модель подходит для деревянных стен, кабель-каналов, гаража и быстрого добавления точки питания. Скрытая выглядит аккуратнее и чаще используется в квартирах при капитальном ремонте.

По безопасности оба варианта могут быть равноценными. Риск зависит не от того, выступает корпус из стены или нет, а от качества контактов, наличия защитного проводника PE, правильного автомата, УЗО или дифавтомата, сечения кабеля и степени защиты корпуса.

Чем отличаются открытая и скрытая розетки

Цены зависят от бренда и исполнения. Влагозащищённые, дизайнерские и промышленные модели могут стоить заметно дороже.

Когда выбрать розетку открытой установки

Открытая установка удобна, если:

• стены уже отделаны и штробить их нельзя или невыгодно;
• проводка проложена в кабель-канале, трубе или гофре;
• розетка нужна в гараже, мастерской, подсобном помещении или на лоджии;
• требуется быстро добавить точку питания;
• электрика временная и может быть перенесена;
• основание слишком тонкое для стандартного подрозетника.

Для деревянных стен такая конструкция часто практичнее: корпус не нужно заглублять в горючий материал. Используют модель и способ прокладки, разрешённые для конкретного основания. Если конструкция розетки предусматривает штатную монтажную площадку, её устанавливают между корпусом и стеной.

Когда нужна розетка скрытой установки

Скрытая модель подходит для капитального ремонта в квартире, офисе или доме. Её выбирают для жилых комнат, кухни, прихожей и кабинета, когда важны компактность и единый внешний вид.

Она меньше выступает из стены и реже задевается мебелью. Но скрытая установка не означает, что провод можно прокладывать произвольно: кабель должен находиться в безопасной зоне и быть защищён от повреждений.

Как выбрать розетку по току и нагрузке

Наиболее распространённая бытовая розетка рассчитана на 16 А при напряжении около 230 В. Номинальную мощность считают по формуле:

[ P = U \times I ]

[ P = 230 \times 16 = 3680\text{ Вт} ]

Таким образом, розетка открытой установки 16 А и её скрытый аналог имеют номинал около 3,68 кВт. Это расчётный максимум изделия, а не разрешение подключать любую нагрузку такой мощности к любой линии.

Фактическую допустимую нагрузку ограничивают:

1. сечение и материал кабеля;
2. номинал автоматического выключателя;
3. способ прокладки;
4. продолжительность работы;
5. состояние контактов розетки, вилки и щита;
6. другие приборы на этой же линии.

Для распространённой групповой линии с медным кабелем 3×2,5 мм² часто применяют автомат 16 А, но окончательный выбор зависит от способа прокладки и проекта. Устанавливать автомат на 25 А только потому, что розетка рассчитана на 16 А, нельзя: автомат должен защищать кабель и всю линию.

Пример расчёта для типичной ситуации

На одной линии работают чайник мощностью 2 кВт и обогреватель мощностью 1,5 кВт:

[ P_{\text{общая}} = 2000 + 1500 = 3500\text{ Вт} ]

[ I = \frac{3500}{230} \approx 15{,}2\text{ А} ]

По расчёту это близко к пределу линии 16 А. Если на ней есть ещё холодильник, освещение или другой прибор, запас практически исчезает. Для длительной работы мощных нагревателей лучше предусмотреть отдельную линию по проекту электрики.

Мощную нагрузку не стоит подключать через дешёвый тройник, удлинитель или переходник. Нагрев часто возникает не в кабеле, а в слабом контакте розетки, вилки, клеммы или удлинителя.

Нужна ли розетка с заземляющим контактом

Для современной проводки выбирают розетку открытой установки с заземляющим контактом — с клеммой PE и боковыми контактами либо штырем, в зависимости от конструкции. Защитный проводник подключают к отдельной клемме с обозначением PE или символом заземления.

Нельзя соединять PE с рабочим нулём N внутри розетки. Нельзя использовать батарею, водопроводную трубу или металлические части строительных конструкций вместо защитного проводника.

Если в старой квартире проложены только два провода, розетка с заземляющими контактами сама по себе не создаёт полноценного заземления. Сначала проверяют схему дома и состояние проводки. Перемычка между N и заземляющим контактом в розетке может привести к появлению опасного напряжения на корпусе прибора при обрыве нулевого проводника.

Какая степень IP нужна во влажном помещении

Маркировка IP показывает защиту корпуса от твёрдых частиц и воды. Первая цифра относится к пыли и прикосновению, вторая — к влаге.

Для ванной комнаты одного IP44 недостаточно. Учитывают расстояние до ванны, душа, раковины и пола, а также требования к конкретной зоне помещения. Линию защищают УЗО или дифавтоматом, обычно с током утечки 30 мА, если это предусмотрено проектом и действующими требованиями.

Розетка наружной установки для улицы должна иметь крышку, уплотнённый ввод кабеля и подходящую степень IP. Для места под навесом часто рассматривают IP44–IP55, а при прямом воздействии дождя, снега, пыли и струй воды — IP55–IP65. Обычная модель IP20 для фасада, открытой террасы или зоны у ворот не подходит.

Как выполнить установку штепсельной розетки открытого типа

Перед работой отключают автомат соответствующей линии и проверяют отсутствие напряжения исправным указателем. Для проверки безопаснее использовать двухполюсный указатель напряжения; мультиметр применяют только при понимании его режима и категории безопасности. Исключают случайное включение автомата.

1. Подготовить место

Выбирают участок без постоянного риска удара, перегрева и попадания воды. Розетку не размещают вплотную к мойке, трубам отопления и газовым трубам. Для наружной модели предусматривают защиту от прямого дождя и направляют кабельный ввод так, чтобы вода не затекала в корпус.

Основание должно быть ровным и прочным:

• на бетоне и кирпиче используют подходящие дюбели;
• на гипсокартоне — крепёж для пустотелых конструкций или заранее установленную закладную;
• на дереве — модель и способ прокладки, разрешённые для горючего основания.

2. Разметить крепления

Снимают крышку или рамку по инструкции производителя. Основание прикладывают к стене, выравнивают и отмечают отверстия. Перед сверлением проверяют, нет ли в стене скрытых кабелей и труб.

Если устанавливают несколько механизмов, используют штатные соединители или общий блок. Между розеткой и кабель-каналом не должно оставаться открытого участка провода, за который можно зацепиться.

3. Закрепить корпус

Корпус фиксируют дюбелями и шурупами подходящего размера. Для бетона и кирпича часто используют дюбели около 6 мм, но точный крепёж выбирают по материалу стены и массе изделия.

Розетка не должна шататься. Нельзя крепить её на один случайный шуруп, приклеивать бытовым герметиком или устанавливать на треснувшее основание.

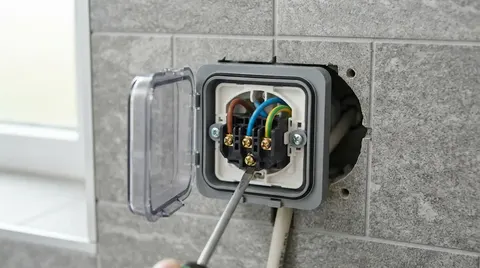

4. Подключить кабель

Кабель заводят через штатный ввод, оставляя запас примерно 10–15 см для повторного подключения. Жилы зачищают на длину, указанную производителем клеммы. Слишком длинный оголённый участок повышает риск случайного касания.

Обычно жилы подключают так:

• L — фаза;
• N — рабочий ноль;
• PE — защитный проводник.

Цвет изоляции помогает ориентироваться, но в старой проводке его нельзя считать достаточным подтверждением назначения жилы. После затяжки клемм каждую жилу слегка проверяют: она не должна выходить из зажима. Для многопроволочных жил используют наконечники, если этого требует конструкция клеммы.

5. Проверить результат

После подключения:

1. убедитесь, что жилы не касаются друг друга и корпуса;
2. проверьте отсутствие люфта механизма;
3. установите крышку и рамку без перекоса;
4. включите автомат;
5. проверьте розетку маломощным прибором;
6. после подключения мощной нагрузки осмотрите корпус, вилку и место соединения.

Тревожные признаки — запах нагретого пластика, потрескивание, мерцание, потемнение контактов и сильный нагрев. При их появлении линию отключают и устраняют неисправность.

Что выбрать для разных помещений

Частые ошибки

• Путают открытую установку с наружным размещением. Открытая розетка может находиться в сухой комнате, а наружная должна иметь подходящий IP.
• Ставят IP44 в любую мокрую зону. Степень защиты не заменяет правильное расположение, УЗО и соблюдение требований к ванной.
• Считают 16 А разрешением для любой нагрузки. Номинал розетки не отменяет ограничений кабеля, автомата и всей линии.
• Делают перемычку с нуля на землю. Это не заменяет отдельный PE-проводник.
• Оставляют старую алюминиевую проводку без проверки. Ослабленные или несовместимые соединения могут нагреваться.
• Зажимают провод изоляцией. В клемме должна находиться зачищенная жила, но без чрезмерного оголения.
• Используют модель без крышки на улице. В корпус попадают вода, пыль и конденсат.
• Ставят розетку на шаткое основание. При вынимании вилки корпус расшатывается, а клеммы получают дополнительную нагрузку.

Чек-лист проверки

• [ ] Автомат отключён на время монтажа.
• [ ] Отсутствие напряжения проверено подходящим прибором.
• [ ] Корпус закреплён без люфта.
• [ ] Кабель входит через штатный ввод.
• [ ] L, N и PE подключены к своим клеммам.
• [ ] Защитный проводник не соединён с N.
• [ ] Оголённая медь не выступает из клеммы.
• [ ] Крышка закрывается без заметных зазоров.
• [ ] Для влажной зоны выбрана подходящая степень IP.
• [ ] Линия защищена автоматом, а где требуется — УЗО или дифавтоматом.
• [ ] При нагрузке нет запаха, треска и сильного нагрева.
