Как установить розетку в подрозетник

Редакция «Домашний ток» · Розетки и подрозетники · 02.10.2026 · 10 мин чтения

После установки подрозетника остаются четыре шага: обесточить линию, подготовить жилы, подключить механизм, выровнять и закрепить суппорт, затем установить рамку. Ниже — инструкция, по которой выполняется установка розетки в подрозетник своими руками, а также монтаж выключателя.

Работайте только при отключённом автомате. Перед касанием проводов проверьте отсутствие напряжения двухполюсным указателем на всех жилах между собой и относительно защитного проводника. Индикатор сначала проверяют на заведомо исправной точке, а после измерения — повторно. Если в коробке несколько линий, отключают и проверяют каждую: соседний кабель может оставаться под напряжением.

Что подготовить для монтажа

Понадобятся:

• двухполюсный указатель напряжения;
• отвёртки;
• стриппер или нож;
• бокорезы и пассатижи;
• небольшой уровень;
• при возможности — динамометрическая отвёртка;
• крепёж, предусмотренный для конкретного механизма и подрозетника.

Для розеточной линии с медным кабелем 3×2,5 мм² обычно используют механизм на 16 А. Это допустимо только при соответствии автомата, кабеля, соединений и всей линии. Номинал одной розетки нельзя определять отдельно от электропроводки.

Как подготовить подрозетник и кабель

Подрозетник должен быть закреплён жёстко и установлен заподлицо с чистовой стеной либо с небольшим утоплением, предусмотренным конструкцией механизма. Он не должен шататься, проворачиваться или выдавливаться при закручивании крепёжных винтов. Резьбовые отверстия и посадочные места для винтов очищают от раствора.

Перед монтажом проверьте:

• подрозетник подходит для основания;
• механизм помещается по глубине;
• крепёжные винты не залиты раствором;
• для распорных лапок осталось место;
• соседние подрозетники стоят на одной высоте и с нужным межосевым расстоянием.

Ориентир по запасу кабеля — 10–15 см от плоскости стены до места подключения. Для первой установки лучше оставить около 15 см. Запас 3–5 см неудобен для подключения и последующего ремонта, а чрезмерно длинная петля мешает уложить механизм и может выталкивать его из коробки.

Снимите наружную оболочку только на необходимую длину. Изоляция отдельных жил должна доходить почти до клеммы, а зачищенный участок полностью скрываться внутри зажима. Оголённая медь не должна выступать за пределы клеммы.

Цвета жил обычно такие:

• L, фаза — коричневая, чёрная или серая;
• N, рабочий ноль — синяя или голубая;
• PE, защитный проводник — жёлто-зелёный.

Цветовая маркировка не заменяет проверку. В старой или переделанной проводке назначение жил может не соответствовать цвету, а защитного проводника может не быть.

Многопроволочный провод подключают только в клемму, которая допускает такой тип жилы. Если производитель требует наконечник, используют подходящий НШВИ. Конец многопроволочной жилы не следует лудить припоем: со временем припой может деформироваться под давлением винта, и контакт ослабнет.

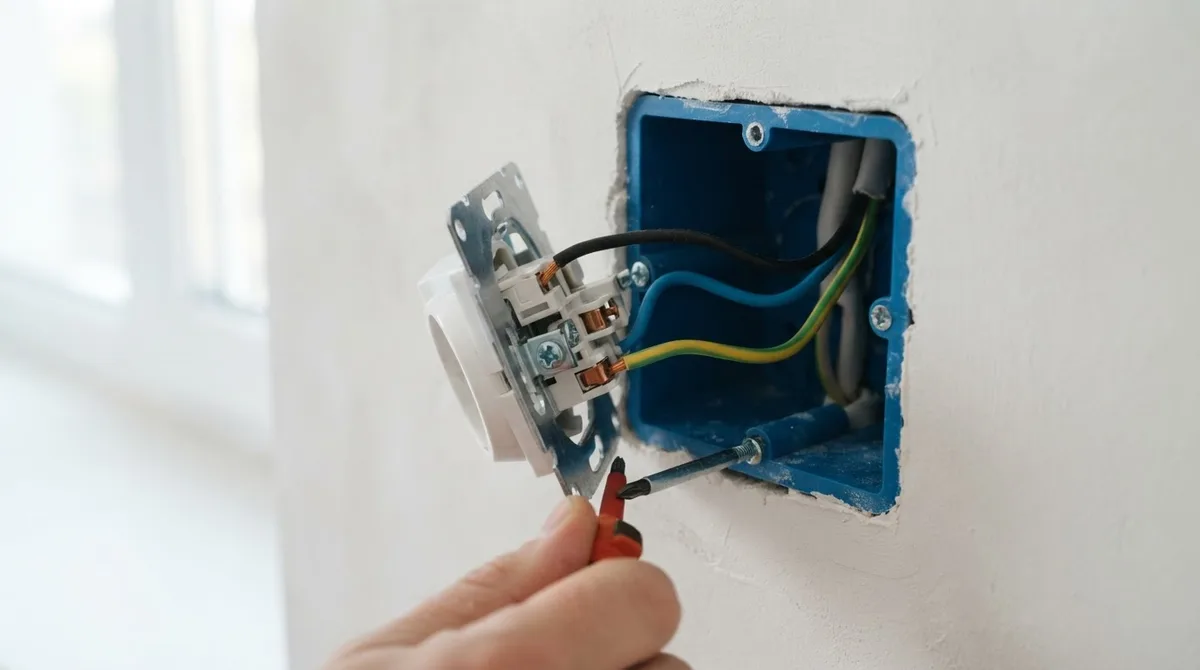

Установка розетки в подрозетник

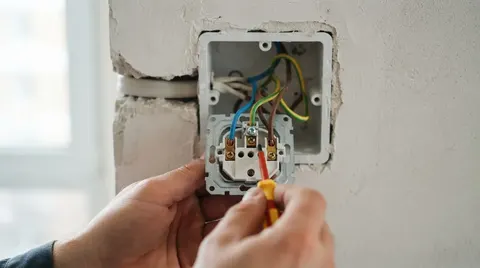

У розетки с защитным контактом должно быть три подключения:

• фаза — клемма L;
• ноль — клемма N или 0;
• защитный проводник — клемма PE или контакт с символом заземления.

Расположение L и N у разных серий может отличаться. Ориентируйтесь на маркировку механизма, а не на положение контактов у розетки, установленной на стене.

Порядок подключения:

1. Ослабьте клемму.
2. Вставьте жилу до упора.
3. Затяните винт или зафиксируйте провод в пружинной клемме.
4. Проверьте лёгким вытягиванием, что жила удерживается.
5. Убедитесь, что медь не видна за пределами зажима.

Если в паспорте указан момент затяжки, соблюдайте его. Перетягивание может сорвать резьбу, деформировать клемму или повредить проводник.

Защитный проводник нельзя использовать вместо нулевого и нельзя соединять с N перемычкой внутри розетки. Если PE в подрозетнике отсутствует, перемычка между N и защитным контактом не создаёт полноценного заземления и может сделать корпуса приборов опасными при обрыве нуля.

Установка 2 розеток в одной рамке

При монтаже двух механизмов возможны два варианта:

1. Два отдельных механизма с подключением через разрешённые производителем перемычки или шлейф.
2. Один двойной механизм, в котором контакты уже объединены внутри корпуса.

При шлейфовом подключении фаза, ноль и PE переходят от одного механизма к другому только через клеммы, рассчитанные на нужное число проводников. Если производитель не разрешает зажимать две жилы под одним контактом, соединение выполняют в распределительной коробке или через отдельную сертифицированную клемму.

Защитный проводник не должен зависеть от единственного винта механизма. Его соединяют через предусмотренные PE-клеммы так, чтобы снятие одной розетки не разрывало защитную цепь остальных.

Два отверстия не означают удвоенную мощность. Если обе розетки подключены к одной линии, ограничение определяется кабелем, автоматом, соединениями и механизмом.

Расчёт для ориентира:

[ P = U \times I ]

При напряжении около 220–230 В и токе 16 А получается примерно 3,5–3,7 кВт. Например:

• чайник — около 2,2 кВт;
• обогреватель — около 1,5 кВт;
• суммарно — около 3,7 кВт.

Такой пример уже находится на границе или выше возможностей линии на 16 А с учётом реальных условий. Мощные приборы лучше подключать к отдельным линиям, а не объединять в одной двойной розетке.

Как выровнять и закрепить механизм

После подключения уложите жилы плавными изгибами. Клеммы не должны упираться в стенки подрозетника, а провод не должен натягиваться при установке механизма.

Пошагово:

1. Введите механизм в подрозетник.
2. Наживите крепёжные винты, не затягивая их полностью.
3. Выставьте суппорт по горизонтали и вертикали.
4. Проверьте, что он не упирается в край стены и не стоит под углом.
5. Поочерёдно подтяните оба винта.
6. Ещё раз проверьте положение уровнем.
7. Установите лицевую панель и рамку.

Если сначала затянуть один винт до конца, суппорт может повернуться. При установке розеток и выключателей в общей рамке выравнивайте все механизмы в одной плоскости до окончательной затяжки.

Не пытайтесь компенсировать плохо закреплённый подрозетник чрезмерным усилием. Если коробка двигается, проворачивается или механизм выталкивается наружу, нужно исправить посадку подрозетника.

Монтаж в бетоне, кирпиче и гипсокартоне

В бетоне и полнотелом кирпиче после установки подрозетника нельзя допускать его смещения при закручивании винтов. В пустотелом кирпиче и гипсокартоне используют специальные коробки: бетонный подрозетник не предназначен для фиксации за лист.

Межосевое расстояние для многих серий составляет около 71 мм, но встречаются другие размеры. Перед установкой нескольких коробок проверьте шаблон конкретной рамки. Смещение даже на несколько миллиметров может привести к перекосу общей рамки.

Установка выключателя в подрозетник

Обычный одноклавишный выключатель подключают иначе, чем розетку. К нему обычно приходят:

• фаза питания;
• возвращаемая фаза к светильнику.

Рабочий ноль обычно остаётся в распределительной коробке и к стандартному выключателю не подключается.

Фазу подключают к общей клемме L, а отходящую жилу — к L1, стрелке или другому выходному контакту. У двухклавишной модели входящая фаза подключается к общему контакту, а два провода к светильникам — к отдельным выходам клавиш.

Выключатель должен разрывать фазу, а не ноль. Иначе светильник будет гаснуть, но внутри патрона может оставаться опасное напряжение.

Умные выключатели, датчики движения и модели с подсветкой иногда требуют рабочего нуля. Их подключают только по схеме производителя.

После подключения механизм выключателя устанавливают в подрозетник и выравнивают так же, как розетку. Клавиша должна двигаться без заеданий и не задевать рамку.

Проверка после установки

До подачи напряжения выполните визуальную проверку:

После включения автомата сначала проверьте розетку исправным прибором или измерительным устройством. Затем подключите обычную нагрузку на 10–15 минут, не оставляя её без присмотра.

Розетка не должна заметно нагреваться, пахнуть горелым пластиком, потрескивать или менять цвет. Вилка должна удерживаться в контактах и не выпадать от собственного веса. Слабое удержание вызывает повышенное сопротивление, нагрев и электрическую дугу, особенно при работе чайника, обогревателя или стиральной машины.

Если нагревается только одна сторона, слышно искрение, срабатывает автомат или появляется запах, отключите линию. Причиной могут быть слабая затяжка, повреждённая жила, неисправная клемма или перегрузка.

Когда механизм нужно заменить

Розетку или выключатель заменяют, если обнаружены:

• оплавление, потемнение или запах горелого пластика;
• следы электрической дуги на контактах;
• трещины корпуса или разрушенные перегородки;
• плохое удержание вилки;
• клемма не фиксирует жилу;
• винт проворачивается и не затягивается;
• механизм греется при нормальной нагрузке;
• клавиша заедает или появляется треск;
• механизм не рассчитан на сечение провода или ток линии.

Если повреждена только жила, её отрезают до чистой меди, заново зачищают и проверяют, хватает ли запаса 10–15 см. При оплавлении клеммы или корпуса меняют весь механизм. При повреждении изоляции заменяют также повреждённый участок провода.

Повторная затяжка не исправляет обугленный контакт: его сопротивление уже изменилось, и нагрев может повториться.

Частые ошибки

Оставляют слишком короткий кабель

Запас 3–5 см затрудняет подключение и ремонт. Ориентир 10–15 см позволяет вынуть механизм из подрозетника без натяжения жил.

Зажимают провод по изоляции

Контакт получается ненадёжным. В клемму должна входить только зачищенная часть, но медь не должна выступать наружу.

Подключают по цвету без проверки

В старой проводке цвет может не соответствовать назначению. Сначала отключают линию и проверяют проводники, затем подключают L, N и PE.

Делают перемычку между нулём и землёй

Перемычка не заменяет защитный проводник. При обрыве нуля на корпусе прибора может появиться опасное напряжение.

Считают двойную розетку двумя независимыми линиями

Если оба механизма питаются от одного кабеля и автомата, общая допустимая нагрузка не удваивается.

Перетягивают винты

Чрезмерное усилие повреждает клемму, провод или резьбу. Затягивайте до надёжной фиксации либо используйте момент, указанный производителем.
