Как установить розетку IP44 или IP54

Редакция «Домашний ток» · Розетки и подрозетники · 09.10.2026 · 12 мин чтения

Степень защиты IP44 и IP54 показывает, насколько корпус розетки защищён от твёрдых частиц и воды. У IP44 первая цифра 4 означает защиту от предметов размером более 1 мм, вторая 4 — от брызг со всех направлений. У IP54 корпус защищён от пыли в объёме, который не мешает работе, а от воды — всё так же только от брызг.

IP44 или IP54 не заменяет УЗО. Индекс IP защищает корпус и контакты от внешней среды, но не отключает питание при утечке через повреждённую изоляцию, влажную стену или тело человека. Для ванной, балкона и других влажных мест нужна система защиты: подходящая розетка, защитный проводник PE, автомат и УЗО либо дифавтомат с током утечки обычно 30 мА.

Чем отличаются розетки IP44 и IP54

Маркировка IP состоит из двух цифр:

• первая показывает защиту от твёрдых частиц;
• вторая — защиту от воды.

У IP44 и IP54 одинаковая вторая цифра — 4. Поэтому розетка IP54 не выдерживает струю воды лучше, чем IP44. Её преимущество — в защите от пыли.

Буква X, например в обозначении IPX4, означает, что один из параметров не заявлен или не проверялся. Для бытовой установки лучше выбирать изделие с полной маркировкой и инструкцией производителя.

Какую розетку выбрать для влажного помещения

Для квартиры обычно подходит розетка со следующими характеристиками:

• номинальный ток — 16 А;
• рабочее напряжение — 230 В;
• защитные шторки;
• контакт защитного проводника PE;
• крышка с уплотнителем;
• степень защиты не ниже IP44;
• понятная маркировка производителя и документы на изделие.

Для балкона, неотапливаемого помещения или гаража практичнее розетка IP54 открытой установки. Она лучше переносит пыль, конденсат и загрязнение, но не становится полностью герметичной.

Под открытым небом одного IP54 недостаточно: розетку защищают от прямого дождя и снега навесом, используют подходящие кабельные вводы и учитывают требования производителя. Если на корпус могут попадать струи воды, рассматривают IP55 или IP65.

На что смотреть кроме маркировки IP

1. Крышка должна закрываться без перекоса и заметного люфта.
2. Кабельный ввод должен иметь сальник, мембрану или другой штатный уплотнитель.
3. Внутри должны быть отдельные клеммы L, N и PE.
4. Пластик не должен быть хрупким и слишком тонким, особенно для гаража с перепадами температуры.
5. Номинал 16 А должен относиться ко всему изделию, а не только к отдельному механизму.
6. Крышка не должна мешать вилке и закрываться с чрезмерным усилием.
7. Для наружной или неотапливаемой установки изделие должно быть рассчитано на соответствующий диапазон температур.

Ориентировочная цена бытовой розетки IP44 — 350–1200 рублей, розетки IP54 открытой установки — примерно 500–1800 рублей. Модели с выключателем, усиленным корпусом и промышленными разъёмами могут стоить дороже. Цены зависят от серии и производителя.

Зоны ванной комнаты и расстояние до воды

В ванной помещение условно делят на зоны вокруг ванны, душевого поддона и места выхода воды. Границы нужно определять по проекту и действующим правилам электроустановок, но для бытового выбора можно пользоваться такой схемой.

Зона 0

Зона 0 — внутреннее пространство ванны или душевого поддона. Здесь допускается только оборудование, специально предназначенное для работы в таких условиях, с защитой от временного погружения примерно IPX7 и безопасным сверхнизким напряжением.

Обычную розетку IP44 или IP54 в зоне 0 устанавливать нельзя.

Зона 1

Зона 1 находится над ванной или душевым поддоном — обычно до высоты 2,25 м от пола либо до высоты установленного стационарного душа, если она больше.

Здесь возможны сильные брызги и прямой контакт с водой. Обычная розетка IP44 или IP54 для зоны 1 не подходит. Розетки обычно выносят за пределы этой зоны.

Зона 2

Зона 2 простирается примерно на 0,6 м за пределами зоны 1. Здесь всё ещё возможны брызги, поэтому оборудование должно иметь защиту не ниже IPX4. Если возможны струи воды, требуется более высокая степень защиты, например IPX5.

Для бытовой розетки безопасная схема — устанавливать её за пределами зон 0, 1 и 2, то есть дальше чем 60 см по горизонтали от края ванны или душевого поддона. Конкретные требования зависят от местных норм, конструкции помещения и инструкции к оборудованию.

Минимальные расстояния для розетки

Для обычной розетки в ванной ориентируйтесь на следующие правила:

• выдерживайте не менее 60 см по горизонтали от края ванны или душевого поддона;
• не ставьте розетку непосредственно над ванной, раковиной или смесителем;
• не размещайте её напротив душевой лейки;
• оставляйте место для полного открытия крышки;
• не допускайте стекания воды по кабелю к корпусу;
• избегайте участков, где постоянно образуется конденсат.

Универсальной высоты от пола нет. На практике розетку часто размещают на высоте 90–120 см, но расстояние до источника воды важнее самой высоты.

Для стиральной машины нужна розетка с PE и линия с рассчитанной нагрузкой. Устанавливать её на полу или подключать через дешёвый удлинитель не следует.

Какая автоматика нужна для ванной

Линию розеток во влажном помещении защищают:

• автоматическим выключателем от перегрузки и короткого замыкания;
• УЗО на 30 мА либо дифавтоматом с током утечки 30 мА;
• защитным проводником PE;
• системой уравнивания потенциалов, если она предусмотрена электроустановкой.

УЗО не защищает кабель от перегрузки. Например, УЗО на 40 А не заменяет автомат на 16 А. Дифавтомат совмещает защиту от утечки, перегрузки и короткого замыкания, но его номинал тоже должен соответствовать кабелю и расчёту линии.

Типовая схема для бытовой розеточной группы:

• медный кабель — часто 3×2,5 мм²;
• автомат — обычно 16 А, если это допускают способ прокладки и расчёт;
• УЗО — 30 мА;
• для современной техники с импульсными блоками питания часто выбирают УЗО типа A;
• розетка — 16 А, 230 В, с контактом PE.

Это не универсальная схема. Номинал нужно проверять, если кабель проложен в теплоизоляции, имеет большую длину, выполнен из алюминия или линия уже нагружена.

Расчёт нагрузки розетки 16 А

Для однофазной сети используют формулу:

[ P = U \times I ]

При напряжении 230 В и токе 16 А:

[ P = 230 \times 16 = 3680\text{ Вт} ]

Теоретический предел розетки 16 А — около 3,7 кВт. Например:

• стиральная машина — около 2,2 кВт;
• фен — около 1,8 кВт;
• суммарная мощность — около 4 кВт.

Такая нагрузка уже выше расчётной мощности розетки и автомата 16 А. Поэтому мощные приборы не используют одновременно через одну розеточную группу, даже если каждая вилка подходит к розетке.

Как выполнить установку розетки IP54 открытой установки

Открытый монтаж предполагает, что кабель идёт по поверхности стены в кабель-канале, трубе или гофре, а корпус крепится дюбелями. Заявленная степень IP сохраняется только при правильной сборке.

Подготовьте материалы

Понадобятся:

• розетка IP54 открытой установки на 16 А;
• кабель нужного сечения;
• штатный кабельный ввод или гермоввод;
• крепёж;
• автомат и УЗО либо дифавтомат;
• двухполюсный указатель напряжения;
• инструмент для зачистки и крепления;
• кабель-канал, труба или гофра при необходимости.

Не заполняйте корпус герметиком полностью. Если вода случайно попадёт внутрь, ей нужен путь для удаления, а не замкнутое пространство под слоем силикона.

Обесточьте линию

Отключите автомат нужной линии, а если схема неизвестна — вводной автомат. Проверьте отсутствие напряжения между:

• L и N;
• L и PE;
• N и PE.

Используйте исправный двухполюсный указатель напряжения. Индикаторная отвёртка не заменяет полноценную проверку.

Если автомат нельзя надёжно идентифицировать или в щите есть сомнения по разделению N и PE, монтаж должен выполнять специалист.

Закрепите корпус

Разметьте отверстия с учётом направления кабеля и открывания крышки. Не устанавливайте корпус там, где по стене стекает вода.

Кабель лучше подводить снизу или сбоку через штатный ввод. Верхний ввод нежелателен: вода может стекать по оболочке к отверстию. Если другого решения нет, перед входом в корпус формируют кабельную петлю, или «капельник».

Основание прикручивают без чрезмерного усилия. Перетянутый крепёж может деформировать пластик и нарушить прилегание крышки.

Подключите жилы

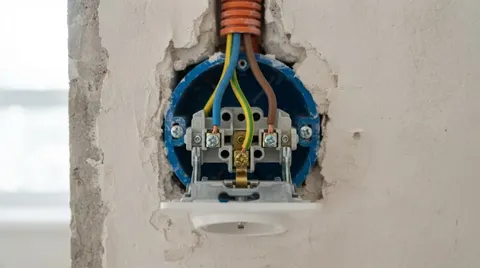

Типовая маркировка:

• L — фаза, обычно коричневая, чёрная или серая жила;
• N — нейтраль, синяя жила;
• PE — защитный проводник, жёлто-зелёная жила.

Не используйте PE как рабочий нулевой проводник и не соединяйте N с PE в розетке. Защитный проводник подключают к соответствующей клемме, а оголённый участок оставляют только такой длины, чтобы он полностью находился внутри зажима.

Винты затягивают с усилием, указанным производителем. Слабый контакт вызывает нагрев, а чрезмерная затяжка может повредить жилу или клемму.

Закройте корпус и проверьте защиту

Перед закрытием убедитесь, что:

• кабельный ввод обжимает внешнюю оболочку, а не отдельные жилы;
• внутри нет лишней длины, мешающей крышке;
• уплотнитель лежит в пазу;
• крышка закрывается по всему периметру;
• кабель не натянут у клемм;
• вилка не блокирует крышку.

После включения питания проверьте розетку подходящим измерительным прибором или маломощной нагрузкой. Нажмите кнопку «Тест» на УЗО или дифавтомате: питание должно отключиться. Если этого не произошло, пользоваться линией нельзя.

Где устанавливать розетку IP44 и IP54

На балконе не устанавливайте розетку под местом образования конденсата или рядом с рамой, через которую может попасть дождь. В гараже корпус лучше размещать выше возможного уровня талой воды — часто ориентируются на 1–1,2 м, если планировка позволяет. Это практический ориентир, а не универсальное требование для всех помещений.

Типовая ситуация: розетка в гараже

Предположим, в неотапливаемом гараже нужна розетка для зарядного устройства и электроинструмента. В помещении есть пыль, зимой температура меняется, а на стену может попадать конденсат.

Подходящее решение:

1. выбрать розетку IP54 открытой установки на 16 А и 230 В;
2. установить её на стене выше возможного уровня воды;
3. подвести кабель снизу через штатный гермоввод;
4. использовать защитный проводник PE;
5. защитить линию автоматом, соответствующим кабелю;
6. добавить УЗО или дифавтомат на 30 мА;
7. не направлять на корпус струю воды при уборке.

Если рядом находится мойка или розетку регулярно задевают струи, IP54 уже недостаточно: нужна модель с более высокой степенью защиты и подходящими вводами.

Что проверить после монтажа

• [ ] Розетка рассчитана на 16 А и 230 В.
• [ ] На корпусе указана подходящая степень IP.
• [ ] Крышка закрывается без щелей.
• [ ] Кабель входит через штатный уплотнитель.
• [ ] L, N и PE подключены к своим клеммам.
• [ ] Защитный проводник не оборван.
• [ ] Корпус не касается водопроводных и отопительных труб.
• [ ] Автомат соответствует кабелю и нагрузке.
• [ ] УЗО или дифавтомат имеет ток утечки 30 мА.
• [ ] Кнопка «Тест» отключает питание.
• [ ] При нагрузке корпус, вилка и кабель не нагреваются.

Если розетка пахнет пластиком, потрескивает, нагревается или вызывает срабатывание УЗО, эксплуатацию прекращают. Причиной может быть плохой контакт, повреждённая изоляция или неисправность самого прибора.

Частые ошибки при установке

Ставят IP54 вместо УЗО

Крышка и уплотнители не защищают от пробоя нагревательного элемента стиральной машины или попадания фазы на влажный корпус. IP и УЗО решают разные задачи.

Сверлят корпус без гермоввода

Отверстие без сальника нарушает защиту IP. Используйте штатную мембрану или подходящий кабельный ввод.

Устанавливают розетку рядом с ванной

Маркировка IP44 не означает, что розетку можно поставить в любой точке ванной. Сначала определяют зону и расстояние до воды, затем выбирают изделие.

Подключают мощную технику через одну розетку

Розетка 16 А не гарантирует 3,7 кВт при любых условиях. Ограничения задают кабель, автомат, контакты и суммарная нагрузка.

Оставляют крышку открытой

Открытая крышка уменьшает защиту корпуса. После подключения вилки её закрывают настолько, насколько предусмотрено конструкцией конкретной модели. Если изделие не рассчитано на работу с открытой крышкой, использовать его так нельзя.
