Подключение розетки с заземлением: схема и ошибки

Редакция «Домашний ток» · Розетки и подрозетники · 05.10.2026 · 10 мин чтения

Короткий ответ

Чтобы понять, как подключить розетку с заземлением, нужно различать три проводника: фазу L, рабочий ноль N и защитный проводник PE. В трёхжильной линии фазу подключают к клемме L, ноль — к N, жёлто-зелёную жилу — к контакту с символом заземления ⏚.

Если нет провода заземления, установка заземленной розетки не создаёт защиту сама по себе. Нельзя соединять PE с N перемычкой в розетке, а также подключать заземляющий контакт к батарее, водопроводу или газовой трубе. Нужно проложить новую линию либо поручить электрику проверку и модернизацию щита.

Чем отличаются L, N и PE

В исправной трёхпроводной линии:

• L, фаза — подаёт напряжение на нагрузку;
• N, рабочий ноль — замыкает рабочую цепь;
• PE, защитный проводник — соединяет открытые металлические части оборудования с защитной системой.

При нормальной работе ток нагрузки течёт между L и N. По PE ток в штатном режиме не проходит. Если фазный провод коснётся корпуса прибора, ток утечки должен пройти по PE и вызвать отключение автоматического выключателя, УЗО или дифавтомата.

Термин «защитный ноль» часто используют в быту, но для современной отдельной защитной жилы правильное обозначение — PE. Совмещённый проводник в старых системах обозначают PEN. Его разделяют на N и PE только в предусмотренной проектом точке — например, во вводном устройстве или щите.

Как подключить розетку с заземлением по трёхжильному кабелю

Для розеточных групп обычно применяют медный кабель с тремя жилами. Частый вариант — ВВГнг-LS 3×2,5 мм² или аналогичный кабель, но сечение и номинал автомата выбирают по проекту, способу прокладки и нагрузке.

Типичная цветовая маркировка:

Цвет — только ориентир. В старой проводке жилы могли подключить с нарушением маркировки. Поэтому перед работой проверяют назначение проводников по схеме, измерениям и соединениям в щите.

Схема подключения

Щит

L  ── автомат ─────────────── L розетки
N  ── шина N ──────────────── N розетки
PE ── шина PE ─────────────── PE розетки

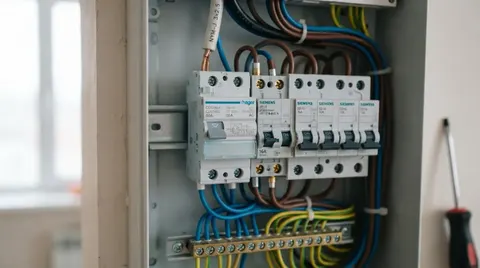

Если линию защищает УЗО или дифавтомат, после этого устройства нельзя соединять N и PE. Рабочий ноль должен проходить через соответствующее УЗО, а PE — минуя его, на защитную шину.

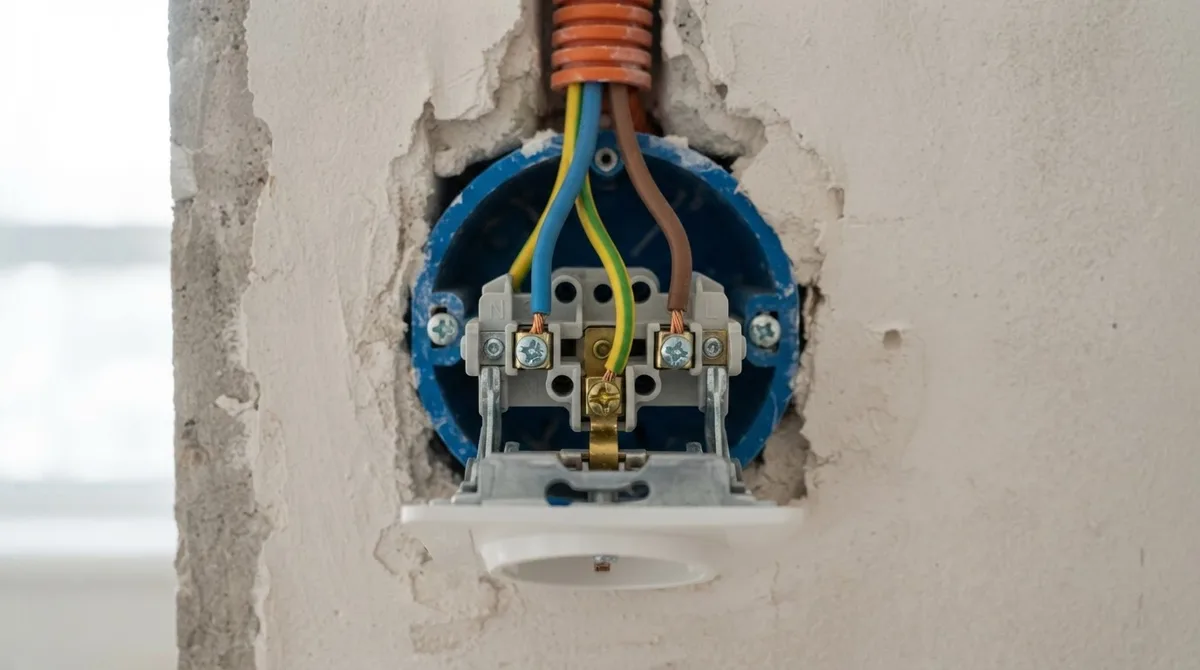

Пошаговое подключение

1. Отключите автомат линии. Если невозможно точно определить нужный аппарат, отключите ввод и предупредите находящихся рядом людей.
2. Проверьте отсутствие напряжения на всех жилах двухполюсным указателем, предварительно убедившись, что прибор исправен.
3. Снимите оболочку кабеля, не повреждая изоляцию жил. В подрозетнике оставляют запас, обычно около 10–15 см.
4. Подключите жёлто-зелёную жилу к клемме PE или символу ⏚.
5. Подключите синюю жилу к N, фазную — к L. Если на механизме нет понятной маркировки, используйте инструкцию производителя.
6. Проверьте, что оголённая медь полностью находится в зажиме, а провод не выскальзывает при лёгком натяжении.
7. Уложите жилы без резких перегибов и зафиксируйте механизм в подрозетнике.
8. Установите рамку, включите питание и выполните проверку.

У розеток с пружинными зажимами жилу вставляют до упора на длину, указанную производителем. Винтовой зажим затягивают без чрезмерного усилия: слабый контакт вызывает нагрев, а сорванная резьба не обеспечивает надёжного соединения.

Установка розетки с заземлением: что проверить до работы

Перед подключением нужно выяснить:

• есть ли в кабеле отдельная жила PE;
• куда она приходит в щите;
• разделены ли шины N и PE;
• не проходит ли ноль через чужое УЗО;
• соответствует ли автомат сечению кабеля;
• нет ли повреждений изоляции и следов нагрева.

Если в подрозетнике три жилы, это ещё не доказывает наличие защитного проводника. Жёлто-зелёная жила могла быть подключена неправильно, оборвана или вообще использоваться не по назначению.

Что делать, если нет провода заземления

Если к розетке подходят только два провода — L и N, полноценная установка розетки с заземляющим контактом невозможна. Боковые контакты современной розетки останутся электрически неподключёнными.

Возможные решения:

1. Проложить новую трёхжильную линию от щита. Это основной вариант при ремонте.
2. Проверить систему питания дома. В некоторых зданиях можно разделить PEN на N и PE во вводном устройстве или щите, но это выполняет специалист после проверки схемы.
3. Установить УЗО или дифавтомат. Устройство снижает риск поражения током при утечке, но не создаёт защитный проводник.
4. Оставить двухпроводную сеть только для допустимых нагрузок, понимая, что розетка не является заземлённой.

УЗО с дифференциальным током около 30 мА часто применяют для защиты розеточных групп, но конкретный тип и схема зависят от системы заземления, нагрузки и проекта щита.

Типовая ситуация

В квартире проложен двухжильный алюминиевый кабель, а нужно подключить стиральную машину мощностью около 2 кВт.

• Установка розетки с боковыми контактами без PE не даст заземления.
• Перемычка N–PE создаст опасную зависимость корпуса машины от рабочего нуля.
• Подключение к батарее или трубе запрещено.
• Рабочий вариант — новая линия от щита с защитным проводником, подходящим автоматом и УЗО либо дифавтоматом.
• До модернизации нельзя считать старую розетку защищённой только потому, что на ней есть контакт ⏚.

Почему нельзя ставить перемычку N–PE в розетке

Распространённая ошибка — соединить фазу с L, ноль с N, а от клеммы N проложить короткую перемычку к защитному контакту. Это называют «занулением», но в розетке такая схема опасна.

При нормальной нагрузке часть тока может пойти по защитным соединениям и корпусам приборов. Если рабочий ноль или PEN оборвётся выше по цепи, потенциал фазы может появиться на корпусе подключённого оборудования. Человек, одновременно коснувшийся корпуса и трубы, батареи или другого проводящего объекта, может попасть под напряжение.

Перемычка также способна:

• вызвать срабатывание УЗО;
• направить ток по трубам и системе уравнивания потенциалов;
• скрыть неисправность нулевого проводника;
• создать опасность сразу для нескольких помещений.

Соединение N и PE допускается только в предусмотренной системой точке, например при корректном разделении PEN во вводном устройстве. В розетке, подрозетнике или распределительной коробке такую перемычку не устанавливают.

Можно ли подключить PE к батарее или трубе

Нет. Батареи отопления, водопроводные и газовые трубы не являются штатным защитным проводником. У них может быть плохой электрический контакт, изолирующая вставка или пластиковый участок. Кроме того, аварийное напряжение может попасть на металлические коммуникации в других квартирах.

Нельзя использовать в качестве PE:

• батареи отопления;
• водопровод;
• газопровод;
• арматуру здания;
• случайно найденный металлический элемент конструкции.

Как проверить розетку после подключения

Проверка УЗО

1. Включите питание линии.
2. Нажмите кнопку Test или T на УЗО или дифавтомате.
3. Питание должно отключиться.
4. Верните аппарат во включённое положение.
5. Если УЗО не отключается, не пользуйтесь защищаемой линией до диагностики.

Кнопка Test проверяет работу механизма и цепи контроля самого устройства, но не подтверждает качество PE и не заменяет измерения.

Измерение напряжений

Для измерений используют прибор, рассчитанный на сетевое напряжение и соответствующую категорию безопасности. Мультиметром работают только при понимании схемы и правил измерений; при сомнениях эту проверку выполняет электрик.

Ориентиры для сети 230 В:

Например, если между L и N измерено 232 В, а между L и PE — 230 В, это само по себе не указывает на неисправность. Разность между N и PE в несколько вольт может появляться из-за падения напряжения на рабочем нуле.

Если нагрузка мощностью 2 кВт подключена к сети 230 В, рабочий ток составит приблизительно:

I = P / U = 2000 Вт / 230 В ≈ 8,7 А

Это только расчёт тока нагрузки. По нему нельзя самостоятельно выбирать автомат: учитывают сечение кабеля, способ прокладки, длительность нагрузки и требования проекта.

Ненормальные признаки:

• между L и N нет напряжения;
• L–PE заметно отличается от L–N;
• между N и PE появляются десятки или сотни вольт;
• показания сильно меняются при включении нагрузки;
• УЗО отключается сразу после подачи питания;
• розетка или вилка нагревается, пахнет плавящейся изоляцией либо трещит.

Измерение L–PE около 230 В не доказывает, что защитный проводник выдержит аварийный ток. Для полной проверки нужны измерения непрерывности PE, сопротивления петли «фаза–PE», параметров УЗО и состояния соединений.

Когда нужен электрик

Обратитесь к специалисту, если:

• непонятно назначение трёх жил;
• в щите нет раздельных шин N и PE;
• нужно разделить PEN;
• обнаружен старый алюминиевый кабель с повреждённой изоляцией;
• требуется новая линия от щита;
• между N и PE нестабильное или высокое напряжение;
• УЗО отключается после подключения нагрузки;
• розетка нагревается, искрит или оплавилась;
• нужно подключить стиральную машину, бойлер, варочную панель или другой мощный прибор;
• требуется измерить сопротивление защитного проводника и петлю короткого замыкания.

Ориентировочные цены по России могут составлять:

Штробление, прокладка кабеля, материалы и восстановление отделки обычно оплачиваются отдельно. В разных городах стоимость может отличаться в несколько раз.

Частые ошибки при установке заземленных розеток

Проверяют сеть индикаторной отвёрткой

Она может реагировать на наведённое напряжение и не показывает надёжно отсутствие напряжения. Для отключения линии применяют двухполюсный указатель.

Считают жёлто-зелёную жилу гарантированным PE

Цвет не заменяет проверку. В старой проводке жилу могли подключить неправильно или оставить без соединения в щите.

Делают перемычку N–PE

Такая перемычка не заменяет заземление и может сделать корпус прибора опасным при обрыве нуля.

Соединяют медь и алюминий обычной скруткой

Прямое соединение со временем окисляется и нагревается. Для перехода используют специальные соединители, рассчитанные на Al/Cu.

Оставляют слабый контакт в клемме

Особенно опасно это для чайников, обогревателей, стиральных машин и другой мощной нагрузки. Слабый зажим вызывает локальный нагрев и оплавление.

Чек-лист перед эксплуатацией

• [ ] Автомат нужной линии определён и отключается.
• [ ] Отсутствие напряжения проверено двухполюсным прибором.
• [ ] Фаза подключена к L.
• [ ] Рабочий ноль подключён к N.
• [ ] PE подключён к контакту ⏚.
• [ ] PE не соединён с N в розетке.
• [ ] Оголённая медь не выступает из клемм.
• [ ] Жилы не повреждены и не пережаты механизмом.
• [ ] Розетка прочно закреплена в подрозетнике.
• [ ] УЗО отключается кнопкой Test.
• [ ] L–N и L–PE дают близкие значения.
• [ ] Между N и PE нет опасного напряжения.
• [ ] Розетка не нагревается при рабочей нагрузке.
