Как подключить инфракрасный тёплый пол

Подключение инфракрасного теплого пола выполняют параллельно: к каждой полосе подводят фазу и ноль от общей линии через штатные клеммы. Последовательное соединение для бытовой плёнки не используют. Терморегулятор управляет нагревом по показаниям датчика пола, установленного в гофротрубе.

Общая схема выглядит так:

Щиток
  │
  ├─ автомат + УЗО или дифавтомат
  │
  ├─ терморегулятор
  │     ├─ силовой выход ── распределение фазы и ноля на полосы плёнки
  │     └─ вход датчика ─── датчик пола в гофротрубе
  │
  └─ PE ── защитное заземление оборудования

У разных терморегуляторов схема клемм отличается. Некоторые модели коммутируют только фазу, а ноль пропускают через отдельную клемму. Поэтому фазу, ноль, нагрузку и датчик подключают строго по маркировке на корпусе и в паспорте прибора.

Защитный проводник PE не подключают к карбоновым дорожкам плёнки, если это прямо не предусмотрено производителем. Его подключают к металлическим заземляемым частям системы и оборудования по проекту.

Силовую часть на 230 В выполняют при отключённом вводе и проверке отсутствия напряжения. Если нет опыта работы в щите, подключение тёплого пола дома лучше поручить квалифицированному электрику.

Как рассчитать площадь, мощность и ток плёнки

Сначала определяют площадь нагрева, а не площадь комнаты. Из расчёта исключают места, где стоят:

• шкафы без ножек и кухонные модули;
• встроенная техника;
• ванна, душевой поддон и сантехника;
• кровати, диваны и другая мебель без вентиляционного зазора;
• крупные бытовые приборы, которые постоянно стоят на полу.

Основные формулы:

P = S × p
I = P / U

где:

• P — суммарная мощность плёнки, Вт;
• S — площадь уложенной плёнки, м²;
• p — удельная мощность, Вт/м²;
• I — рабочий ток, А;
• U — напряжение сети, для расчёта обычно принимают 230 В.

Пример расчёта

Комната имеет площадь 18 м². Мебель занимает 9 м², поэтому плёнку укладывают на оставшихся 9 м². Удельная мощность плёнки — 220 Вт/м².

P = 9 × 220 = 1980 Вт

I = 1980 / 230 ≈ 8,6 А

Следовательно, нагрузка пола составляет около 2 кВт, а рабочий ток — примерно 8,6 А.

Ориентировочные значения для сети 230 В:

Таблица даёт ориентир. Если к той же линии подключены розетки, бойлер или другой мощный прибор, их нагрузку прибавляют.

Как выбрать автомат, УЗО и терморегулятор

Автомат выбирают по допустимому току кабеля, способу его прокладки и суммарной нагрузке. Нельзя устанавливать автомат B16 только потому, что мощность плёнки составляет 2 кВт. Сечение, длина линии, температура и условия монтажа должны соответствовать расчёту.

Для отдельной линии применяют один из вариантов:

1. автомат и отдельное УЗО;
2. дифавтомат, совмещающий защиту от перегрузки, короткого замыкания и утечки.

Для бытового тёплого пола обычно предусматривают защиту от утечки 30 мА. Для электронных нагрузок чаще выбирают УЗО или дифавтомат типа A, но окончательный выбор зависит от схемы и требований производителя.

В ванной, кухонной зоне и других помещениях с повышенной влажностью требования строже. Обычная сухая инфракрасная плёнка не становится влагозащищённой после укладки под покрытие. Её нельзя применять в зоне прямого попадания воды, если это не разрешено паспортом системы.

Терморегулятор должен выдерживать расчётный ток с запасом. Например, для нагрузки 2,6 кВт:

I = 2600 / 230 ≈ 11,3 А

Регулятор на 16 А может работать с такой нагрузкой, но запас небольшой. Для нагрузки около 3,5–4 кВт обычно используют контактор: термостат управляет его катушкой, а ток плёнки проходит через силовые контакты контактора.

Как подключить полосы плёнки параллельно

1. Разложить и нарезать плёнку

Плёнку раскладывают полосами рядом, без нахлёстов и перекрытий. Контактные выводы желательно направить к одной стене или распределительной коробке, чтобы уменьшить длину силовых проводов.

Резать полотно разрешается только по линиям, отмеченным производителем. Обычно они проходят поперёк полосы через определённый интервал, но расстояние зависит от модели.

Нельзя:

• резать между заводскими линиями;
• повреждать медные шины;
• укорачивать полосу «в удобном месте»;
• изгибать плёнку под острым углом;
• укладывать полосы внахлёст.

Если длина полотна не подходит, выбирают другой размер или модель. Самовольный разрез может вывести из строя участок и нарушить безопасность системы.

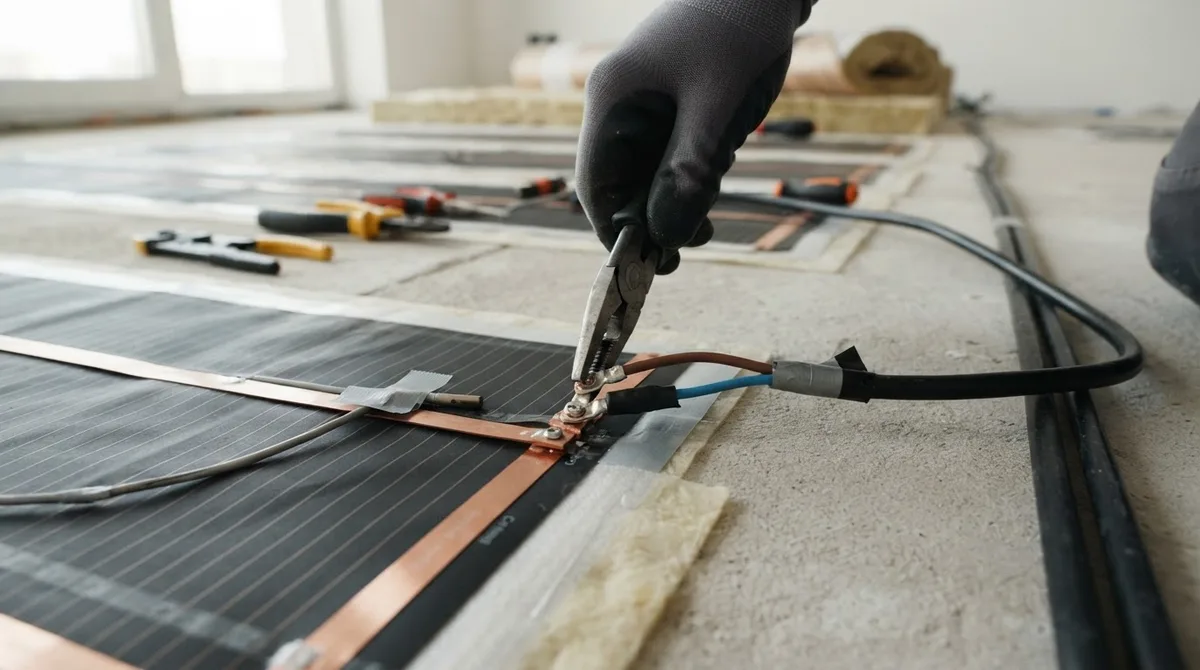

2. Установить штатные клеммы

Клемму ставят на медную токоведущую шину в месте, указанном производителем:

1. контактную часть заводят под шину;
2. ответную часть устанавливают сверху;
3. соединение обжимают разрешённым инструментом;
4. провод фиксируют в клемме;
5. место соединения закрывают штатной изоляцией.

Клемма должна контактировать именно с медной шиной, а не с прозрачным защитным слоем. Если зажим установлен со смещением, контакт будет ненадёжным и может перегреваться.

3. Соединить полосы параллельно

Фазные выводы всех полос подключают к фазному выходу системы управления, нулевые — к нулевому проводнику согласно схеме терморегулятора.

Фаза после терморегулятора ─┬─ полоса 1
                            ├─ полоса 2
                            └─ полоса 3

Ноль ───────────────────────┬─ полоса 1
                            ├─ полоса 2
                            └─ полоса 3

На практике ноль может подключаться не через коммутируемый выход терморегулятора, а через отдельную клемму. Это зависит от конструкции конкретной модели.

При большой площади не пропускают весь ток через один тонкий отвод. Используют распределительную коробку, клеммный блок или несколько силовых ветвей с подходящим сечением проводов.

Как изолировать шины, места реза и клеммы

Все открытые токоведущие части закрывают изоляцией:

• торцы медных шин после резки;
• свободные участки шин;
• верх и низ каждой контактной клеммы;
• места соединения проводов.

Используют штатную битумную изоляцию или материал, разрешённый производителем. Изоляция должна полностью закрывать токоведущую часть и не иметь складок, проколов и открытых краёв.

Не следует заменять штатную изоляцию случайным скотчем, алюминиевой лентой или фольгой. Металлические материалы могут создать нежелательный контакт между проводниками.

После изоляции соединения не должны образовывать выступы, которые продавят напольное покрытие. При необходимости под них делают неглубокие канавки в основании или используют предусмотренный системой монтажный слой.

Как установить датчик температуры

Датчик размещают между нагревательными полосами в зоне, где обычно требуется контроль температуры. Его не устанавливают непосредственно на медной шине: в этом месте показания будут искажаться, а выступ может повредить покрытие.

Оптимальная схема — монтаж в гофротрубе:

• конец трубки заглушают;
• трубку укладывают с плавным изгибом без залома;
• датчик размещают между полосами;
• трубку выводят к терморегулятору;
• выступ над основанием убирают в канавку;
• провод подключают к клеммам датчика.

Для обычного NTC-датчика полярность обычно не имеет значения. Совместимость датчика с терморегулятором обязательна: у разных моделей отличаются номинальное сопротивление и характеристики.

Сопротивление проверяют мультиметром и сравнивают с паспортом. Например, датчик на 10 кОм при комнатной температуре покажет примерно 10 кОм, но допустимое отклонение зависит от производителя.

Как уложить плёнку под напольное покрытие

Основание очищают, высушивают и выравнивают. Острые выступы, мусор и значительные перепады могут повредить плёнку или создать локальный перегрев.

Теплоотражающий слой применяют только тот, который разрешён производителем плёнки и напольного покрытия. Полосы укладывают на подготовленное основание, не закрепляя их скобами, гвоздями или саморезами.

Ограничения по размещению:

• не укладывают плёнку под мебелью без вентиляционного зазора;
• не закрывают её стационарными шкафами и встроенной техникой;
• не располагают вплотную к радиаторам и другим источникам тепла;
• не включают пол в свёрнутом виде;
• не накрывают плёнку металлической сеткой или фольгой без разрешения производителя;
• не делают произвольных нахлёстов;
• не размещают клеммы под участками, где покрытие будет сильно нагружено.

Совместимость с покрытием

Под ламинат используют плёнку и подложку, разрешённые для такого монтажа. Для виниловой плитки, линолеума и ковролина действуют отдельные требования к температуре и подложке.

Температуру ограничивают по паспорту покрытия. Для многих материалов ориентиром служит поверхность около 27–28 °C, но это не универсальное значение: производитель конкретного покрытия может установить другой предел.

Обычную сухую плёнку нельзя автоматически укладывать под плитку. Для клеевого монтажа нужна система, предназначенная для стяжки, плиточного клея или соответствующего защитного слоя.

Как проверить сопротивление и работу системы

Проверку проводят до укладки чистового покрытия и после завершения всех соединений.

Расчёт сопротивления нагревательного контура

Для ориентировочной проверки используют формулу:

R = U² / P

Для плёнки мощностью 1980 Вт:

R = 230² / 1980 ≈ 26,7 Ом

Измеренное значение сравнивают с расчётным и паспортом. Небольшое расхождение возможно из-за температуры плёнки, погрешности мультиметра и особенностей конкретного изделия.

Отдельно проверяют отсутствие короткого замыкания между фазой и нулём. Проверку сопротивления изоляции повышенным испытательным напряжением выполняют только по инструкции производителя: некоторые электронные элементы системы нельзя подключать к такому измерению.

Первое включение

Первый запуск выполняют до укладки покрытия и на короткое время. Проверяют:

• нагрев всех полос;
• отсутствие горячих пятен;
• нагрев клемм и проводов;
• отсутствие запаха перегретого пластика;
• отключение по достижении заданной температуры;
• работу автомата и УЗО.

Для оценки равномерности лучше использовать инфракрасный термометр или тепловизор. Локальное горячее пятно у клеммы обычно говорит о плохом обжиме, повреждении шины или недостаточной изоляции.

Подключение тёплого пола в частном доме с электрокотлом

Подключение тёплого пола к электрокотлу напрямую не выполняют. Электрокотёл и инфракрасная плёнка — самостоятельные потребители, которым нужны отдельные линии, защита и управление.

Запрос «подключение теплого пола электрокотлы» обычно связан с расчётом общей мощности дома. Порядок такой:

1. определить мощность котла и плёночного пола;
2. рассчитать ток каждого потребителя;
3. сложить нагрузки, которые могут работать одновременно;
4. сравнить результат с вводным автоматом и выделенной мощностью;
5. предусмотреть отдельную группу для пола;
6. при необходимости установить контактор, реле приоритета или ограничитель мощности.

Например, электрокотёл мощностью 9 кВт потребляет:

9000 / 230 ≈ 39 А

Плёнка на 2 кВт добавляет:

2000 / 230 ≈ 8,7 А

Совместный ток составит около 48 А без учёта бойлера, плиты и других приборов. При вводном автомате 25 или 32 А одновременная работа может приводить к отключениям. В таком случае нагрузки разделяют по приоритету или увеличивают выделенную мощность, если это возможно.

Частые ошибки при монтаже

Резка вне отмеченных линий

Так можно повредить токоведущую шину. Плёнку режут только по заводской разметке.

Укладка под стационарной мебелью

Закрытый участок хуже отдаёт тепло и может перегреваться. Свободную площадь рассчитывают заранее.

Последовательное соединение полос

Для большинства бытовых комплектов требуется параллельная схема. Все полосы получают одинаковое напряжение от общей линии.

Неизолированные клеммы

Открытые шины и контакты могут соприкоснуться с соседним проводником или металлическим предметом. Изоляции требуют и места реза, и клеммы.

Нагрузка терморегулятора на пределе

Регулятор на 16 А не следует постоянно нагружать близко к 16 А. При большой мощности используют контактор.

Проверка только после укладки покрытия

Если не измерить контур заранее, поиск повреждённой полосы или клеммы потребует демонтажа пола.
