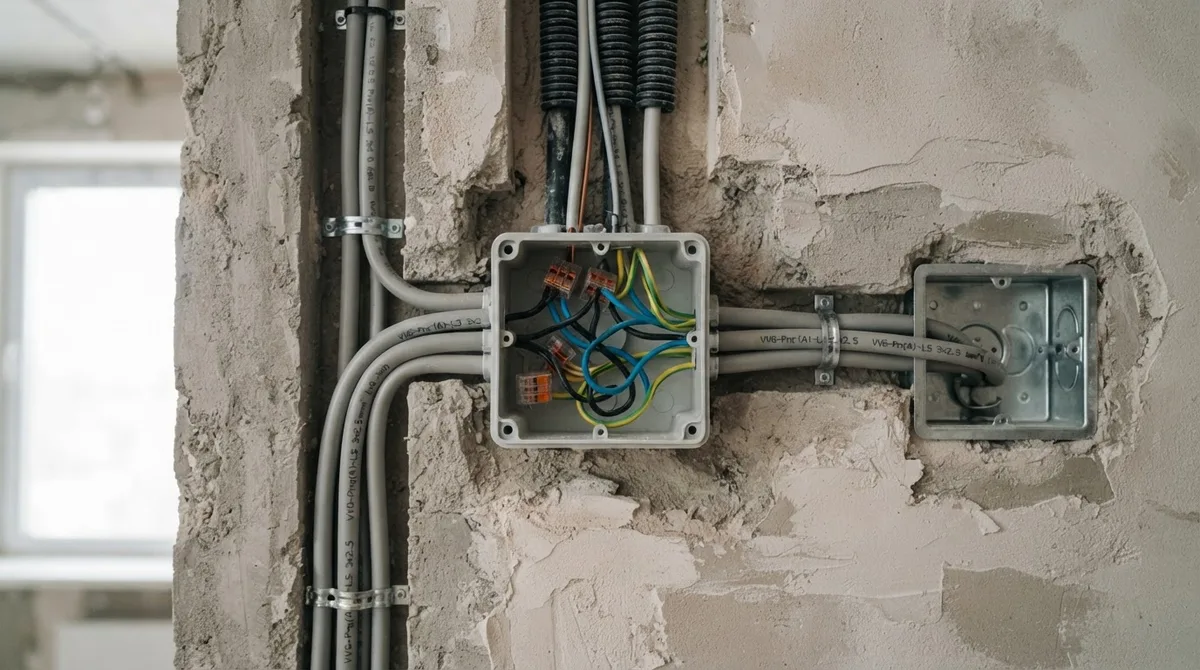

Какой кабель нужен для проводки в квартире

Для новой стационарной проводки в квартире обычно выбирают медный кабель ВВГнг(A)-LS с отдельной защитной жилой PE. Базовые варианты:

• розетки комнат и кухни — 3×2,5 мм², обычно автомат 16 А;
• освещение — 3×1,5 мм², обычно автомат 6–10 А;
• стиральная и посудомоечная машины — отдельные линии 3×2,5 мм²;
• духовой шкаф — чаще 3×2,5 или 3×4 мм²;
• варочная панель — обычно 3×6 мм² при однофазном подключении;
• мощный водонагреватель — 3×4 или 3×6 мм², по паспорту прибора и расчёту.

Это ориентиры, а не универсальная схема. Сечение зависит от мощности нагрузки, длины линии, способа прокладки, температуры, групповой прокладки кабелей и номинала автомата.

Для новых квартирных линий используют медь. Алюминиевый кабель не выбирают для новой проводки: он менее устойчив к многократным изгибам, требует большего сечения и более внимательного контроля контактных соединений.

Какая проводка нужна в квартире: основные линии

В современной квартире линии разделяют по назначению. Мощные стационарные приборы не подключают к первой попавшейся розетке через общую группу.

Значения мощности рассчитаны по упрощённой формуле (P = U \times I) при напряжении около 230 В. Они не заменяют проверку допустимого тока кабеля по способу прокладки. Автомат выбирают для защиты линии, а не только по мощности прибора.

Пример разделения квартиры на группы

Для двухкомнатной квартиры с электрической плитой схема может выглядеть так:

1. освещение квартиры — один или два кабеля 3×1,5 мм²;
2. розетки комнат — одна-две группы 3×2,5 мм²;
3. кухонные розетки — минимум одна отдельная группа 3×2,5 мм²;
4. стиральная машина — отдельная линия 3×2,5 мм²;
5. посудомоечная машина — отдельная линия 3×2,5 мм²;
6. духовой шкаф — отдельная линия по паспорту;
7. варочная панель — отдельная линия 3×6 мм² при однофазном подключении;
8. санузел — линии через УЗО или дифавтомат с подходящим током утечки.

Число групп зависит от площади квартиры, состава техники и выделенной мощности. В одной розеточной группе допустимо несколько розеток, но чайник, микроволновка, обогреватель и другая мощная техника одновременно могут перегрузить линию даже при кабеле 3×2,5 мм².

Какой кабель нужен для розеток в квартире и доме

Для обычных розеток в квартире обычно нужен медный трёхжильный кабель ВВГнг(A)-LS 3×2,5 мм². В нём есть:

• фазный проводник L;
• рабочий нулевой проводник N;
• защитный проводник PE.

Для розеток в доме требования аналогичные: внутри жилых помещений применяют кабель для стационарной проводки с тремя жилами и защитным PE. Если линия идёт в гараж, баню, мастерскую или отдельное строение, дополнительно проверяют длину, влажность, промерзание, механическую защиту и падение напряжения.

Для наружной прокладки важна не только марка кабеля, но и способ монтажа. Кабель защищают от ультрафиолета, влаги и механических повреждений. Обычный ВВГ не закапывают в грунт без предусмотренной проектом защиты.

Кабель для розеток и выключателей выбирают не одинаково: к розеточным группам обычно подходит сечение 2,5 мм², к осветительным — 1,5 мм². Выключатель разрывает фазный проводник, а не рабочий ноль.

Какой кабель нужен для освещения и выключателей

Для новой осветительной линии обычно применяют ВВГнг(A)-LS 3×1,5 мм². Третья жила нужна для PE, если в светильнике есть металлические доступные части или класс защиты прибора предусматривает заземление.

В обычной схеме:

• фаза приходит к выключателю;
• выключатель разрывает фазу;
• от выключателя к светильнику уходит коммутируемая фаза;
• ноль и PE подключаются к светильнику напрямую по схеме.

Для двухклавишного выключателя потребуется отдельный проводник на вторую группу света. К подрозетнику иногда заранее прокладывают кабель с дополнительными жилами — это удобно для диммера, реле или автоматики.

Двухжильный кабель 2×1,5 мм² встречается в старой проводке, но для новой линии предпочтительнее 3×1,5 мм². Если в старом доме нет полноценного PE, нельзя соединять защитную жилу с рабочим нулём в розетке или подрозетнике. Разделение PEN и организация защиты выполняются в щите по схеме здания.

ВВГнг-LS и другие марки: что выбрать

Кабель не бывает абсолютно «негорючим». Обозначение нг(A) означает, что кабель не распространяет горение при групповой прокладке по соответствующему испытанию. LS указывает на пониженное дымо- и газовыделение при горении.

Для обычной квартиры чаще всего выбирают ВВГнг(A)-LS или NYM подходящего сечения. NYM удобен при разделке и монтаже в щитах, а ВВГнг(A)-LS широко доступен в разных исполнениях и подходит для стационарной прокладки.

Что означает маркировка кабеля

Пример маркировки: ВВГнг(A)-LS 3×2,5 0,66 кВ.

• В — изоляция жил из ПВХ;
• второе В — наружная оболочка из ПВХ;
• Г — отсутствие брони;
• нг(A) — не распространяет горение при групповой прокладке;
• LS — пониженное дымо- и газовыделение;
• 3×2,5 — три жилы с номинальным сечением 2,5 мм²;
• 0,66 кВ — класс номинального напряжения кабеля.

Если в начале марки стоит А, например АВВГнг-LS, жилы алюминиевые. У медного кабеля буквы «А» перед ВВГ нет.

По числу жил:

• 2 жилы — фаза и рабочий ноль; для новой розеточной линии обычно недостаточно;
• 3 жилы — L, N и PE;
• 4–5 жил — трёхфазные нагрузки, схемы с отдельными проводниками или оборудование по проекту.

Цвета жил обычно такие: жёлто-зелёный — PE, синий — N, коричневый, чёрный или серый — фазные проводники. Цвет нельзя считать единственным доказательством назначения: перед подключением проводники проверяют прибором и сверяют со схемой.

Как рассчитать сечение по мощности

Рабочий ток однофазного прибора оценивают по формуле:

[ I = \frac{P}{U} ]

где:

• (I) — ток в амперах;
• (P) — мощность в ваттах;
• (U) — напряжение сети, обычно около 230 В.

Числовой пример

Духовой шкаф мощностью 3,5 кВт потребляет:

[ I = \frac{3500}{230} \approx 15,2\text{ А} ]

Для отдельной линии может подойти кабель 3×2,5 мм² с автоматом 16 А, если это разрешено инструкцией прибора, длина линии небольшая, а способ прокладки соответствует допустимой нагрузке.

Для шкафа мощностью 4,5 кВт:

[ I = \frac{4500}{230} \approx 19,6\text{ А} ]

В этом случае может потребоваться линия 3×4 мм² и автомат 20–25 А. Точный выбор проверяют по паспорту оборудования и расчёту защиты.

Для варочной панели мощностью 7,2 кВт при однофазном подключении:

[ I = \frac{7200}{230} \approx 31,3\text{ А} ]

Поэтому обычно предусматривают отдельную линию 3×6 мм² с защитой около 32 А. Если панель подключается к двум или трём фазам, меняются схема, число жил и сечение.

Кабель 3×2,5 мм² сам по себе не превращает розеточную группу в линию на 10 кВт. При автомате 16 А максимальная расчётная мощность группы — около 3,7 кВт при 230 В, а фактическая допустимая нагрузка зависит от условий прокладки.

Как учесть длину линии и падение напряжения

Для длинной однофазной линии можно предварительно оценить падение напряжения:

[ \Delta U = \frac{2 \times L \times \rho \times I}{S} ]

где:

• (L) — расстояние от щита до потребителя в одну сторону;
• (\rho) — удельное сопротивление меди, ориентировочно 0,0175 Ом·мм²/м;
• (I) — ток;
• (S) — сечение жилы.

Пример: розетка находится в 25 м от щита, нагрузка — 16 А, кабель — медный 2,5 мм²:

[ \Delta U = \frac{2 \times 25 \times 0{,}0175 \times 16}{2{,}5} \approx 5{,}6\text{ В} ]

Это около 2,4% от 230 В. Для обычной квартирной линии такой результат обычно приемлем как предварительный ориентир.

Если кабель идёт в гараж или отдельное строение на расстояние 60–70 м, а нагрузка близка к максимальной, сечение проверяют отдельно. На длинных линиях учитывают также пусковые токи насосов, компрессоров и электроинструмента.

Обязателен ли PE

Для новой проводки к розеткам предусматривают отдельный защитный проводник PE. Он соединяет открытые проводящие части оборудования с системой защитного заземления и позволяет корректно работать автомату, УЗО или дифавтомату при повреждении изоляции.

Нельзя:

• использовать рабочий ноль вместо PE;
• соединять N и PE в розетке;
• устанавливать перемычку между нулевым и заземляющим контактом;
• подключать PE к случайной металлической трубе;
• прокладывать новую розеточную линию двухжильным кабелем только потому, что в старом щите нет отдельной шины PE.

В старом доме вопрос с системой TN-C, разделением PEN и реконструкцией щита решают на уровне вводного устройства. Самостоятельная перемычка в квартире не создаёт полноценного защитного заземления.

Как проверить кабель перед покупкой

1. Сверьте полную маркировку. Для типовой линии это может быть ВВГнг(A)-LS 3×2,5.
2. Проверьте материал жил. Для новой квартирной проводки выбирают медь; буква «А» в начале марки означает алюминий.
3. Посчитайте жилы. Для современной розетки обычно нужны три жилы.
4. Проверьте сечение и назначение. Кабель для освещения 3×1,5 мм² нельзя автоматически использовать для розеток.
5. Осмотрите оболочку. Не должно быть порезов, трещин, вздутий и заметно неравномерной толщины.
6. Сверьте производителя и документы. Нужны паспорт, маркировка на бухте и сведения о соответствии продукции требованиям безопасности.
7. Не ориентируйтесь только на массу бухты. Большой вес не доказывает правильное сечение.
8. При сомнениях измерьте жилу и сопротивление. Штангенциркуль даёт только предварительную оценку; для многопроволочных и секторных жил площадь определяют по документации и электрическим измерениям.
9. Проверьте условия прокладки. Марка должна подходить для скрытой, открытой, влажной, наружной или грунтовой прокладки.

Типовые ошибки при выборе

Один кабель 1,5 мм² на всю квартиру

Сечение 1,5 мм² обычно применяют для освещения. Розеточные группы выполняют кабелем 2,5 мм², а мощные приборы выделяют на отдельные линии.

Автомат выбирают «с запасом»

Установка автомата 25 А вместо 16 А не увеличивает безопасную мощность линии 3×2,5 мм². Защита должна соответствовать кабелю, способу прокладки и расчётной нагрузке.

Двухжильная новая линия

Отсутствие PE лишает защиты корпуса стиральной машины, духового шкафа и другой техники. В новой проводке к розеткам прокладывают три жилы.

ПВС или ШВВП в штробе

Эти изделия предназначены для гибких подключений и бытовых приборов. Для скрытой стационарной проводки выбирают кабель, предназначенный для такого монтажа.

Прямая скрутка меди с алюминием

Разные металлы окисляются в месте контакта, соединение может нагреваться и терять надёжность. Для перехода используют специальные клеммы или соединители, рассчитанные на медь и алюминий.

Общая линия для всей кухни

Чайник мощностью около 2 кВт, микроволновка около 1–1,5 кВт и посудомоечная машина около 1,5–2 кВт при одновременной работе могут превысить возможности группы с автоматом 16 А. Поэтому кухонные розетки и стационарную технику разделяют.

Какой кабель выбрать для квартиры: чек-лист

Перед покупкой проверьте:

• кабель медный;
• для стационарной внутренней проводки подходит ВВГнг(A)-LS или NYM;
• для розеток предусмотрено 3×2,5 мм²;
• для освещения предусмотрено 3×1,5 мм²;
• для мощных приборов рассчитаны отдельные линии;
• в каждой новой линии есть PE;
• сечение согласовано с автоматом;
• учтены длина и способ прокладки;
• для влажных и наружных участков предусмотрена дополнительная защита;
• на оболочке есть понятная маркировка;
• ПВС и ШВВП не используются вместо стационарного кабеля;
• алюминий не применяется в новых квартирных линиях без специального проектного решения.
