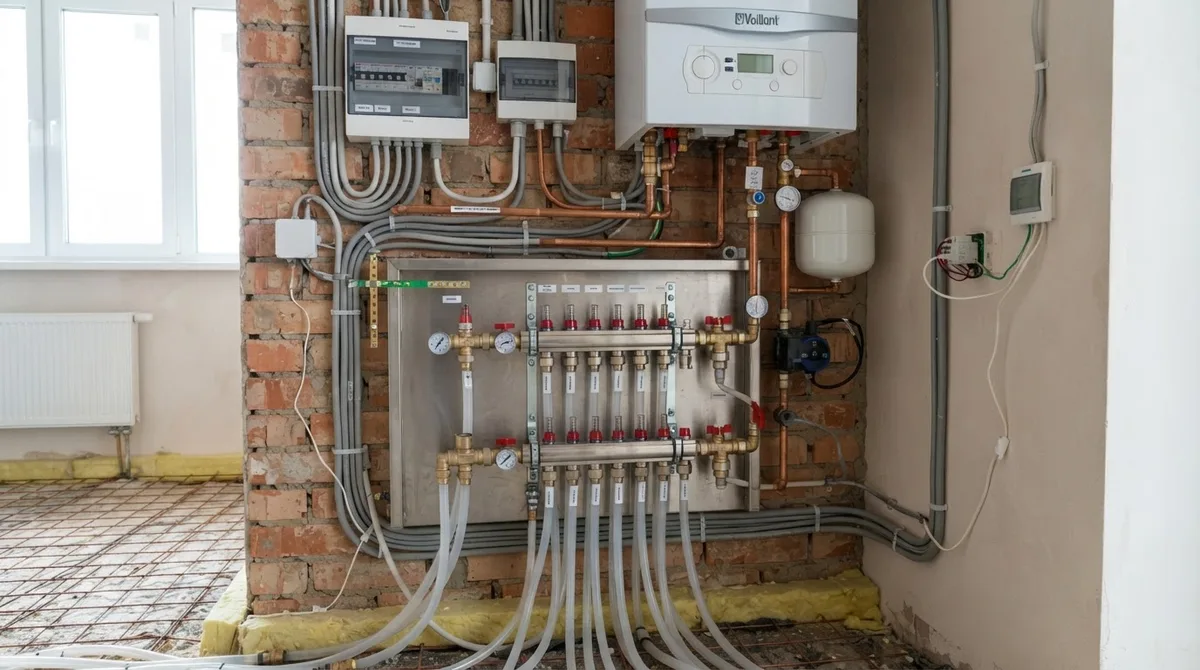

Схема подключения водяного тёплого пола к котлу

Коротко

Подключение водяного тёплого пола к котлу обычно выполняют через коллектор, насос и смесительный узел. Котёл нагревает теплоноситель, насос прокачивает его по петлям, а клапан подмешивает остывшую воду из обратки, чтобы…

Как устроено подключение водяного тёплого пола к котлу

Подключение водяного тёплого пола к котлу обычно выполняют через коллектор, насос и смесительный узел. Котёл нагревает теплоноситель, насос прокачивает его по петлям, а клапан подмешивает остывшую воду из обратки, чтобы в контуры пола поступала вода примерно 30–45 °C.

Подключать тёплый пол напрямую к радиаторной линии с температурой 60–80 °C нельзя без специального расчёта и защиты от перегрева. Такая температура может повредить покрытие, вызвать избыточные напряжения в стяжке и вывести трубу за допустимый рабочий режим.

Прямое подключение допустимо, если источник тепла уже работает в низкотемпературном режиме: например, это тепловой насос или отдельный контур котла с погодозависимым управлением. В обычной системе с радиаторами используют насосно-смесительный узел.

Схема подключения водяного тёплого пола

Типовая гидравлическая схема выглядит так:

                         ┌──────────────┐
                         │    Котёл     │
                         └───┬──────┬───┘
                             │      │
                          подача   обратка
                             │      │
              ┌──────────────▼──────┴──────────────┐
              │       Насосно-смесительный узел    │
              │                                    │
              │  горячая вода ─┐                  │
              │                ├─ клапан ─ насос  │
              │  обратка пола ─┘                  │
              └──────────────┬─────────────────────┘
                             │
                    подающий коллектор
                       ┌─────┼─────┐
                       │     │     │
                    контур 1 2  3 ...
                       │     │     │
                       └─────┼─────┘
                    обратный коллектор
                             │
                             └────────── к смесительному узлу

В смешанной системе радиаторы и тёплый пол подключают к котлу отдельными ветками:

Котёл ───┬── радиаторный контур
         │
         └── насосно-смесительный узел
                    │
                  насос
                    │
           коллектор тёплого пола
                    │
                 петли пола
                    │
Котёл ◄─────────────┴──────────── обратка

Радиаторный контур может работать при 50–80 °C, а смесительный узел снижает температуру подачи в пол до расчётного значения.

Из чего состоит коллекторный узел

Коллектор

Коллектор состоит из подающей и обратной гребёнок. По подающей гребёнке теплоноситель поступает в петли, по обратной возвращается после охлаждения.

Для бытовых систем применяют коллекторы на 2–12 контуров из латуни или нержавеющей стали. Желательная комплектация:

  • расходомер на каждом контуре;
  • регулировочные клапаны;
  • клапаны под сервоприводы;
  • автоматический воздухоотводчик;
  • сливные и заполняющие краны;
  • запорные краны;
  • термометры подачи и обратки;
  • крепление или коллекторный шкаф.

Часто расходомеры устанавливают на подающей гребёнке, а сервоприводы — на обратной. У отдельных моделей расположение может отличаться, поэтому при монтаже ориентируются на паспорт коллектора.

Расходомеры

Расходомер показывает поток теплоносителя в л/мин и позволяет балансировать контуры. Чем длиннее петля и выше её сопротивление, тем большее гидравлическое сопротивление она оказывает насосу.

Без балансировки короткий контур может забирать слишком много воды, а длинный — оставаться холодным. Поэтому расход выставляют отдельно для каждой петли по проекту или расчётному ориентиру.

Насос

Насос обеспечивает циркуляцию внутри контуров пола. Он компенсирует сопротивление труб, фитингов, коллектора и клапана.

Для небольших частных систем часто применяют насосы монтажной длиной 130 или 180 мм, например класса 25/4 или 25/6. Обозначение 25/6 обычно означает присоединительный размер DN 25 и максимальный напор около 6 м водяного столба. Это не универсальный выбор: насос подбирают по суммарному расходу и сопротивлению наиболее длинного контура.

Насос нельзя запускать до заполнения системы. Работа «всухую» приводит к шуму, перегреву и повреждению ротора.

Смесительный клапан

Смесительный клапан смешивает горячую воду от котла с остывшей водой из обратного коллектора.

Используют два основных решения:

  • трёхходовой клапан — одновременно регулирует подачу горячей воды и отвод смешанного теплоносителя;
  • двухходовой клапан — дозирует поступление горячей воды, а циркуляция и смешивание происходят за счёт постоянного потока через узел.

Для тёплого пола, объединённого с радиаторами, чаще применяют насосно-смесительный узел с трёхходовым клапаном. На клапан можно установить термостатическую головку с выносным датчиком или электропривод.

Узел должен иметь защитный термостат, который отключает насос или перекрывает подачу при превышении допустимой температуры. Это особенно полезно при отказе автоматики или неправильной настройке клапана.

Сервоприводы и автоматика

Сервопривод устанавливают на клапан обратного коллектора. Комнатный термостат подаёт команду через коммутационный блок, и привод открывает или закрывает соответствующий контур.

Для полноценной зональной автоматики нужны:

  1. комнатный термостат для каждой регулируемой зоны;
  2. коммутационная коробка;
  3. сервоприводы на коллекторе;
  4. реле или выход для управления насосом;
  5. датчик температуры пола, если его требует покрытие или производитель термостата.

Сервопривод сам по себе не регулирует температуру: ему нужны питание и управляющий сигнал. Перед покупкой проверяют напряжение — обычно 24 или 230 В — и совместимость с контроллером.

Если все сервоприводы закрылись, насос должен отключаться или переходить в режим, предусмотренный схемой. Иначе возможны шум, лишний расход электроэнергии и работа насоса против закрытых клапанов.

Какая температура нужна для водяного пола

Температура подачи не равна температуре поверхности пола. При подаче около 35 °C поверхность может нагреваться до 25–28 °C, но фактическое значение зависит от шага трубы, толщины стяжки, теплопотерь и покрытия.

Ориентиры для жилой системы:

Параметр Типичный ориентир
Подача в контуры пола 30–45 °C
Обратка обычно на 5–10 °C ниже подачи
Расчётный перепад температур часто 5–7 °C
Поверхность в жилых комнатах около 26–29 °C
Поверхность в ванной и санузле до 33 °C
Настройка защиты от перегрева часто 45–50 °C по подаче
Радиаторный контур нередко 50–80 °C

Для жилых помещений ориентируются на ограничение поверхности около 29 °C, а для зон постоянного пребывания босиком — на требования проекта и производителя системы. В санузлах допускается более тёплая поверхность, если это разрешают покрытие и нормы.

Ограничения для покрытий

Покрытие Что учитывать
Керамическая плитка и керамогранит Хорошо подходят для тёплого пола; ограничение задают проект и комфортная температура
Ламинат Нужна маркировка совместимости с тёплым полом; у многих производителей предел поверхности около 27–28 °C
Инженерная и массивная доска Проверяют влажность, способ укладки и допустимую температуру поверхности
Линолеум Нужна совместимость с нагревом; некоторые виды ограничивают поверхность примерно 27 °C
Виниловая плитка и SPC Предел температуры смотрят в паспорте конкретного материала
Ковролин Учитывают тепловое сопротивление; толстое покрытие снижает теплоотдачу

Датчик пола не стоит размещать вплотную к трубе. Его укладывают в гофрированной трубке между соседними трубами, чтобы он измерял более среднюю температуру и оставался заменяемым.

Прямое подключение или схема через трёхходовой клапан

Прямое подключение

Упрощённая схема:

Котёл ── насос котла ── подающий коллектор
  ▲                         │
  │                         ├── петля 1
  │                         ├── петля 2
  │                         └── петля 3
  │                         │
  └──── обратный коллектор ─┘

Прямое подключение тёплого пола к котлу возможно, если:

  • котёл стабильно подаёт низкотемпературный теплоноситель;
  • температура контролируется автоматикой;
  • насос котла обеспечивает необходимый расход;
  • сопротивление контуров рассчитано;
  • установлен ограничительный термостат;
  • схема разрешена производителем котла и коллектора.

Так работают некоторые системы с тепловым насосом, отдельным низкотемпературным контуром и конденсационными котлами. Сам факт наличия конденсационного котла не означает, что смеситель не нужен: при высокой температуре подачи и радиаторном режиме защита пола всё равно обязательна.

Подключение через трёхходовой клапан

В такой схеме горячая вода от котла поступает на вход клапана, а обратка от пола подмешивается к ней. Насос циркулирует воду по коллектору и петлям, поддерживая самостоятельный контур тёплого пола.

Схема Когда подходит Преимущества Ограничения
Прямая Низкотемпературный источник, небольшая система Меньше деталей, простой монтаж Требует надёжного ограничения температуры
Через трёхходовой клапан Радиаторы и тёплый пол от одного котла Снижает температуру и отделяет контур пола Нужны настройка, насос и защита
Отдельный насосно-смесительный узел Несколько контуров, большая площадь, смешанная система Удобная балансировка и независимая циркуляция Выше стоимость и сложнее обвязка

Точную компоновку нельзя выбирать только по названию клапана. У разных производителей насос ставят перед коллектором, после клапана или на обратной стороне узла. При подключении смесительного узла тёплого пола сверяются со стрелками на корпусе и монтажной схемой конкретной модели.

Как рассчитать расход и количество контуров

Оценочный расход теплоносителя рассчитывают по формуле:

[ G = \frac{0{,}86 \times Q}{\Delta t} ]

где:

  • G — расход, л/ч;
  • Q — тепловая мощность контура, Вт;
  • Δt — разница температур подачи и обратки, °C.

Числовой пример

Пусть контур должен передать 800 Вт, а расчётный перепад температур составляет 5 °C:

[ G = \frac{0{,}86 \times 800}{5} = 138 \text{ л/ч} ]

Переводим в л/мин:

[ 138 \div 60 \approx 2{,}3 \text{ л/мин} ]

Значит, начальная настройка расходомера для этого контура — около 2,3 л/мин. После прогрева проверяют температуру помещений и перепад на коллекторе, затем корректируют расход.

Ориентировочная длина одной петли:

Размер трубы Практический диапазон длины
16×2 мм примерно 60–90 м
17×2 мм примерно 70–100 м
20×2 мм примерно 80–120 м

Для трубы 16×2 мм часто ограничиваются 80–90 м вместе с подводящими участками. Контур длиной 120–150 м будет иметь большое сопротивление и может плохо балансироваться.

Ориентир по расходу трубы:

Шаг укладки Расход трубы без учёта подводок
100 мм около 10 м на 1 м²
150 мм около 6,5–7 м на 1 м²
200 мм около 5 м на 1 м²

Например, для комнаты 20 м² при шаге 150 мм потребуется примерно:

[ 20 \times 6{,}7 \approx 134 \text{ м} ]

С учётом подводок это не один контур, а обычно две петли примерно по 70 м. Итог зависит от расположения коллектора и зон с повышенными теплопотерями.

Порядок подключения смесительного узла

Типовая последовательность такая:

  1. Подключить подающую линию от котла к входу горячей воды смесительного клапана.
  2. Соединить обратку от коллектора с обратным входом клапана.
  3. Направить смешанный поток через насос к подающей гребёнке.
  4. Подключить петли пола к подающей и обратной гребёнкам.
  5. Соединить обратку смесительного узла с обратной линией котла.
  6. Установить термометры на подаче и обратке.
  7. Проверить направление стрелок на клапане, насосе и обратных клапанах.
  8. Установить ограничительный термостат и подключить управление насосом.
  9. После заполнения и удаления воздуха выполнить балансировку контуров.

Узлы с трёхходовым клапаном могут иметь разные варианты обвязки. Нельзя соединять трубы только по внешнему виду блока: при ошибочном подключении клапан будет смешивать потоки неправильно, а насос может работать с недостаточным расходом.

Как заполнить систему и удалить воздух

Каждый контур заполняют отдельно. Если открыть все петли одновременно, вода пойдёт по пути наименьшего сопротивления, а воздух может остаться в длинных контурах.

Порядок заполнения

  1. Отключить котёл и насос.
  2. Закрыть все контуры на коллекторе, кроме одного.
  3. Подключить шланг к крану заполнения.
  4. Второй шланг вывести в ёмкость или канализацию.
  5. Медленно подать воду через открытый контур.
  6. Дождаться, пока из сливного шланга пойдёт вода без пузырей.
  7. Закрыть заполненный контур.
  8. Открыть следующий и повторить процедуру.
  9. После заполнения всех петель открыть их и проверить давление.
  10. Выпустить воздух через автоматический воздухоотводчик.
  11. Ненадолго включить насос на минимальной скорости и повторить развоздушивание.

В частном доме холодное давление часто составляет около 1,0–1,5 бар, но окончательное значение задают инструкция котла, высота здания и настройка расширительного бака. Для системы с перепадом высот учитывают примерно 0,1 бар на каждый метр подъёма плюс запас.

Перед заливкой стяжки систему опрессовывают. На практике часто используют диапазон около 4–6 бар, но точное давление и длительность испытания определяют паспорт трубы, проект и действующие требования. При заливке стяжки трубы обычно оставляют заполненными и находящимися под давлением, если это допускает технология производителя.

Как балансировать контуры

Балансировку выполняют после заполнения и удаления воздуха:

  1. Открыть все контуры и включить насос.
  2. Установить на расходомерах расчётные значения.
  3. Более короткие петли при необходимости немного прикрыть.
  4. Проверить перепад температур между подающей и обратной гребёнками.
  5. Подождать несколько часов, пока стяжка и помещения выйдут на режим.
  6. Скорректировать расходы по фактической температуре комнат.
  7. Зафиксировать настройки.

Если проектных данных нет, можно начать с таких значений:

Длина петли Начальный расход
40–50 м 1,0–1,5 л/мин
60–70 м 1,5–2,0 л/мин
80–90 м 2,0–2,8 л/мин

Это только стартовые ориентиры. Угловая комната, помещение над холодным подвалом или зона у панорамного окна может требовать большего расхода, чем внутренняя комната с той же длиной петли.

Не следует менять положение расходомеров каждые несколько минут: бетонная стяжка обладает большой тепловой инерцией. После каждой корректировки системе дают время стабилизироваться.

Что проверить после запуска

  • [ ] Нет течей на резьбовых соединениях.
  • [ ] Насос не шумит из-за воздуха.
  • [ ] Температура подачи не превышает настройку защиты.
  • [ ] Во всех открытых контурах есть расход.
  • [ ] Перепад между подачей и обраткой обычно находится в диапазоне 5–10 °C.
  • [ ] Сервоприводы открываются по команде термостатов.
  • [ ] Насос включается при запросе тепла.
  • [ ] Коллектор и трубопроводы не вибрируют.
  • [ ] Контуры прогреваются равномерно.
  • [ ] Давление не падает после остывания системы.

Первый прогрев стяжки выполняют постепенно. Часто начинают с подачи около 20–25 °C и затем повышают её на несколько градусов в день, но приоритет имеют требования производителя стяжки, клея и напольного покрытия. Свежую цементную стяжку нельзя резко нагревать.

Типовые ошибки при подключении

Подключение к радиаторной подаче без смесителя

При температуре 60–75 °C пол быстро перегревается. Снижение температуры котлом не заменяет защиту контура: при переключении режимов или отказе датчика горячая вода может попасть в трубы пола.

Слишком длинные петли

Контур из трубы 16×2 мм длиной 120–150 м часто невозможно нормально отбалансировать. Насос работает на высокой скорости, но дальняя часть пола остаётся холодной.

Отсутствие расходомеров

Без расходомеров балансировка превращается в приблизительную настройку. Контуры одинаковой длины также могут иметь разное сопротивление из-за числа поворотов и особенностей укладки.

Сервоприводы без управляющей автоматики

Сервоприводу нужны термостат, коммутационный блок и питание. Также проверяют соответствие напряжения привода контроллеру — 24 или 230 В.

Датчик пола установлен рядом с трубой

В этом случае датчик показывает локальный перегрев, а не среднюю температуру поверхности. Его размещают между трубами в гофре.

Насос включён до заполнения

Работа всухую вызывает шум и повреждает насос. Сначала контуры заполняют, удаляют воздух и только затем запускают циркуляцию.

Один термостат управляет всеми помещениями

Комнаты имеют разные теплопотери и солнечные нагрузки. Один термостат в коридоре не сможет корректно управлять спальней, ванной и гостиной. Для независимых зон устанавливают отдельные термостаты или зональный контроллер.

Частые вопросы

Можно ли выполнить подключение тёплого пола к котлу напрямую?

Да, если котёл или отдельный контур подаёт низкотемпературный теплоноситель, а расход и сопротивление рассчитаны. При радиаторной температуре 60–80 °C нужен смесительный узел.

Какая температура подачи нужна для водяного тёплого пола?

Чаще всего 30–45 °C. Точное значение зависит от теплопотерь, шага трубы, толщины стяжки и напольного покрытия.

Нужен ли насос для одного контура?

Не всегда. Небольшой контур может работать от насоса котла, если это подтверждено гидравлическим расчётом. Для нескольких петель обычно устанавливают отдельный насосно-смесительный узел.

Где устанавливают сервоприводы?

Обычно на клапанах обратного коллектора. Они открывают и закрывают отдельные петли по командам комнатных термостатов.

Какой расход выставить на коллекторе?

Начальное значение для большинства бытовых петель — примерно 1,5–2,5 л/мин. Точный расход рассчитывают по мощности контура и перепаду температур.

Когда нужен трёхходовой клапан?

Он нужен, когда тёплый пол подключают к системе с высокотемпературным котлом или радиаторами. Клапан смешивает горячую подачу с обратной водой и снижает температуру пола.

Можно ли включать тёплый пол сразу после заливки стяжки?

Нет. Стяжка должна набрать прочность и высохнуть по технологии конкретного состава. Ранний интенсивный прогрев может вызвать трещины и отслоение покрытия.

Что означает подключение в водяном тёплом полу через коллектор?

Это схема, при которой каждая петля подключается к общей подающей и обратной гребёнкам. Расход каждой петли регулируют расходомером или клапаном, а температуру по помещениям — термостатами и сервоприводами.
