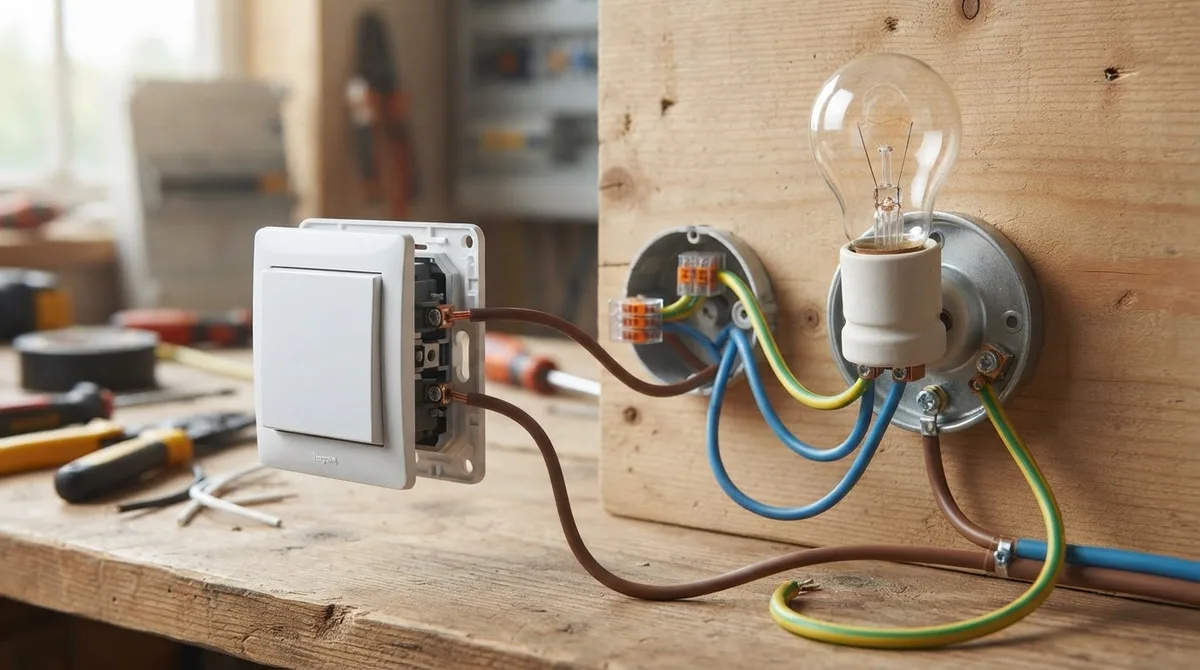

Как подключить выключатель к лампочке

Редакция «Домашний ток» · Выключатели и схемы подключения · 27.09.2026 · 10 мин чтения

Схема подключения выключателя к лампочке

Классическая схема подключения выключателя к лампочке выглядит так: фаза L от щита приходит на общий контакт выключателя, с выхода выключателя возвращается на лампу как коммутируемая фаза L1. Ноль N идёт к светильнику напрямую, а защитный проводник PE — к его металлическому корпусу.

Щит                  Распределительная коробка          Светильник

L ──────────────────┬────────────── L на выключатель
                    │                         │
                    │                         └── L1 обратно ─── L лампы

N ──────────────────┴────────────────────────────────────────── N лампы

PE ─────────────────┬────────────────────────────────────────── PE корпуса
                    │
                    └── PE к выключателю, если предусмотрен конструкцией

Выключатель должен разрывать именно фазу. Если через выключатель пропустить ноль, лампа погаснет, но патрон и часть светильника могут оставаться под опасным фазным напряжением.

Схема рассчитана на один светильник и одноклавишный механизм. Для двухклавишного выключателя принцип тот же, но от него к светильнику возвращаются две коммутируемые фазы — по одной на каждую группу ламп.

Работы выполняют только на полностью обесточенной линии. Отключение автомата проверяют прибором непосредственно в месте работы. Если схема старой проводки неизвестна или нет опыта измерения сетевого напряжения, подключение поручают электрику.

Цветовая маркировка проводов для подключения лампочки

Для новой линии освещения обычно используют медный кабель сечением около 1,5 мм². Номинал автомата выбирают по проекту и сечению уже проложенной линии: нельзя устанавливать автомат большего номинала только потому, что старый «выбивает».

Типовая маркировка жил:

Цвет — только ориентир. В старой проводке жилы могли иметь другую расцветку, а после ремонта провод могли подключить с ошибкой. Поэтому фазу определяют измерением, а не только по цвету.

Жёлто-зелёную жилу нельзя использовать как фазу или ноль. Синий провод в новой проводке не назначают фазным без крайней необходимости и понятной маркировки на обоих концах.

Подключение выключателя к лампочке через распределительную коробку

Распределительная коробка соединяет кабели от щита, выключателя и светильника. Доступ к ней сохраняют: замурованные соединения без возможности осмотра и ремонта затрудняют поиск неисправности.

В коробку обычно приходят:

1. кабель питания от щита — L, N, PE;
2. кабель к выключателю;
3. кабель к светильнику.

Соединения выполняют так:

L от щита ───────────── L общего контакта выключателя
                              │
Выход выключателя L1 ─── L светильника

N от щита ────────────── N светильника

PE от щита ───────────── PE светильника

На выключателе общий контакт может быть обозначен L, COM или отдельной маркировкой. Вторая клемма часто обозначается стрелкой, цифрой 1 или символом выхода.

На светильнике:

• N подключают к нулевому выводу;
• L1 — к фазному выводу;
• PE — к защитной клемме металлического корпуса.

Если корпус светильника пластиковый и клеммы PE нет, защитный проводник не обрезают и не используют для других целей. Его соединяют с проходящим PE в отдельной клемме либо изолируют в соответствии с конструкцией светильника.

Как соединить провода в коробке

Для соединения используют клеммы, рассчитанные на конкретный тип и диапазон сечений, либо опрессовку гильзами. Допустимость соединителя проверяют по его маркировке.

Скрутка без опрессовки, сварки или подходящего соединителя — ненадёжное решение. Ослабленный контакт нагревается, окисляется и может оплавить изоляцию даже при небольшой мощности лампы.

В коробке разделяют цепи:

• постоянная фаза от щита — к входу выключателя;
• возвращаемая фаза L1 — к фазному выводу светильника;
• ноль — напрямую к светильнику;
• PE — напрямую к защитной клемме светильника.

Постоянную фазу и возвращаемую фазу нельзя объединять: в таком случае лампа будет гореть постоянно.

Подключение света без отдельной распределительной коробки

Вариант без отдельной коробки не меняет принцип работы. Соединения могут находиться в подрозетнике выключателя, потолочной точке подключения или корпусе светильника — при условии, что они доступны для осмотра и подходят по объёму.

Если питание сначала приходит к выключателю, схема выглядит так:

Питание L ───────────── общий контакт выключателя
                              │
                              └── выход выключателя ─── L светильника

Питание N ──────────────────────────────────────────── N светильника

Питание PE ─────────────────────────────────────────── PE светильника

В подрозетнике:

• фазу питания подключают к общему контакту выключателя;
• жилу к лампе подключают к выходу выключателя;
• N питания соединяют с N, уходящим к светильнику;
• PE соединяют с PE светильника;
• если на механизме выключателя нет клемм N и PE, эти жилы соединяют отдельными клеммами.

Подрозетник должен вмещать механизм и соединители без чрезмерного давления. Нельзя зажимать провода так, чтобы деформировался корпус выключателя или нарушалась изоляция.

Как определить фазу индикатором

Индикаторная отвёртка подходит только для предварительного поиска предполагаемой фазы. Она может реагировать на наведённое напряжение и не подтверждает безопасное отсутствие напряжения.

Порядок предварительной проверки:

1. Включить автомат линии.
2. Не касаться оголённых проводников.
3. Поочерёдно коснуться жалом изоляции проверяемых жил.
4. Отметить жилу, на которой индикатор срабатывает.
5. Отключить автомат.
6. Проверить отсутствие напряжения двухполюсным указателем или мультиметром.

Индикаторная отвёртка может не сработать из-за неисправности, плохого контакта, особенностей сети или изолирующих средств. Ею нельзя подтверждать, что провод обесточен.

Как проверить фазу мультиметром

Мультиметр переводят в режим измерения переменного напряжения AC V. Выбирают предел выше сетевого напряжения — например, 600 В. Чёрный щуп устанавливают в гнездо COM, красный — в гнездо V.

Ориентировочные результаты для бытовой сети:

Напряжение в сети может отличаться от 230 В. Если между L и N напряжения нет, а между L и PE оно есть, возможны обрыв нуля, плохой контакт или ошибка в идентификации жил.

Для проверки отключённой линии применяют последовательность «до — после — снова до»:

1. Проверяют мультиметр на заведомо рабочем источнике.
2. Отключают автомат.
3. Проверяют все жилы между собой и относительно PE в месте работы.
4. Повторно проверяют мультиметр на рабочем источнике.

На находящейся под напряжением линии нельзя включать режим прозвонки, измерения сопротивления или проверки диодов. Это может повредить прибор и создать риск поражения током.

Типовая ситуация: подключение выключателя к лампочке в старой проводке

Предположим, к потолочному светильнику приходит трёхжильный кабель, а к выключателю — две жилы. В коробке обнаружены:

• фаза от щита;
• ноль от щита;
• PE;
• две жилы к выключателю;
• кабель к светильнику.

Тогда одна жила к выключателю используется для подачи фазы на общий контакт, а вторая возвращает L1 к лампе. N от щита соединяют с N светильника напрямую, PE — с PE светильника.

Если в старой двухпроводной линии есть только L и N, защитного проводника в ней нет. Перемычка между N и корпусом не создаёт полноценное заземление и не заменяет PE. Металлический светильник в такой ситуации подключают только после оценки всей системы защиты специалистом; светильник класса II с двойной изоляцией не требует присоединения корпуса к PE, если это предусмотрено его маркировкой и инструкцией.

Расчёт нагрузки на выключатель

Ток нагрузки оценивают по формуле:

[ I = \frac{P}{U} ]

где:

• I — ток в амперах;
• P — мощность нагрузки в ваттах;
• U — напряжение сети, ориентировочно 230 В.

Примеры:

Многие бытовые выключатели рассчитаны на 10 или 16 А при определённом типе нагрузки, но точное значение смотрят на корпусе или в паспорте. У LED-светильников и блоков питания возможен кратковременный пусковой ток.

Через обычный выключатель нельзя подключать обогреватель, группу розеток или другую мощную нагрузку только на основании расчёта мощности лампы. Выключатель, кабель и автомат должны соответствовать всей цепи.

Проверка готового подключения света

Перед установкой декоративной рамки проверяют схему:

PE нельзя соединять с N перемычкой в светильнике, подрозетнике или распределительной коробке. Эти проводники выполняют разные функции.

Частые ошибки при подключении лампочки с выключателем

Разрыв нулевого провода

Лампа гаснет, но фазное напряжение может оставаться на патроне. При замене лампы человек рискует коснуться токоведущей части.

Исправление: фазу подают на общий контакт выключателя, а с выхода выключателя направляют L1 к лампе. N соединяют с лампой напрямую.

Фаза подключена не к общему контакту

Если перепутать общий и выходной контакты, схема может работать нестабильно или не так, как предусмотрел производитель. Перед подключением находят маркировку L, COM или схему на корпусе механизма.

Слабая клемма

Плохой контакт вызывает нагрев и оплавление изоляции. Винтовую клемму затягивают с усилием, указанным производителем. Многопроволочную жилу зажимают с наконечником, если это требуется конструкцией.

Смешивание меди и алюминия

Медную и алюминиевую жилы нельзя просто скручивать. Для них используют специальный соединитель, совместимый с обоими металлами, либо заменяют участок проводки.

Отсутствие защитного проводника

PE нельзя отключать выключателем, использовать вместо фазы или нуля либо оставлять оборванным внутри стены. Если защитного проводника нет, перемычка с N не превращает двухпроводную линию в заземлённую.

Обрезанный PE у пластикового светильника

Даже если светильнику не нужен защитный проводник, PE не используют для другой цели. Его соединяют в проходной клемме или изолируют по правилам монтажа.

Соединение за штукатуркой

Скрытая скрутка без доступа усложняет ремонт и может стать причиной нагрева. Соединения размещают в доступной коробке, подрозетнике или предусмотренной точке подключения светильника.
