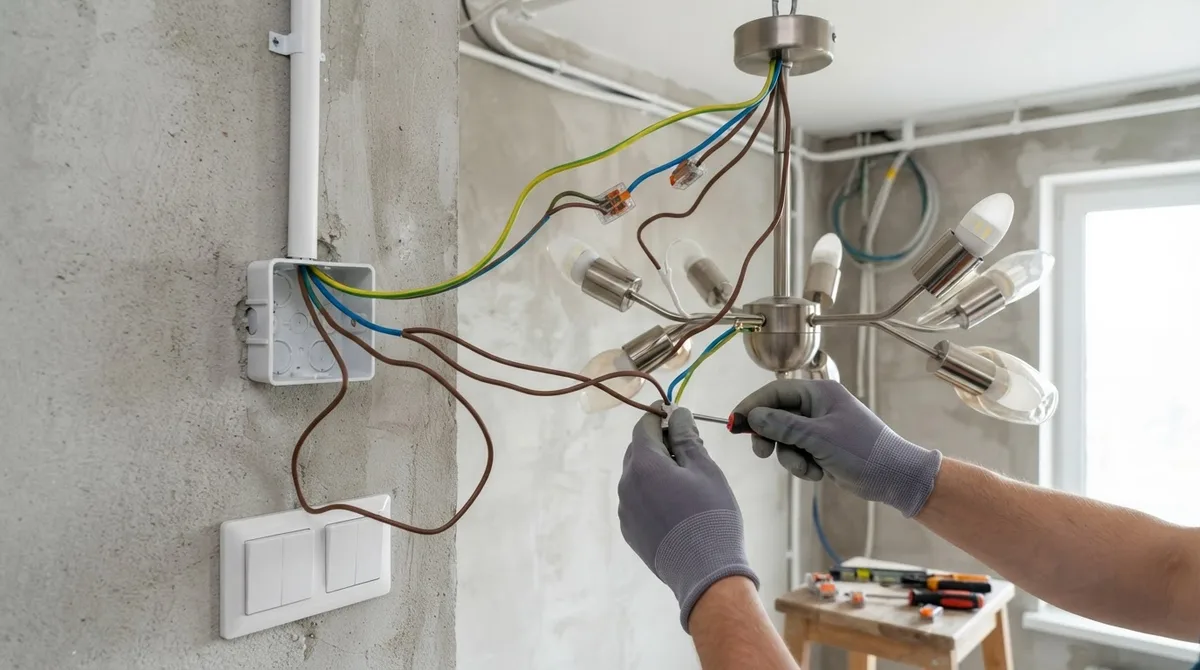

Подключение люстры к двухклавишному выключателю

Редакция «Домашний ток» · Освещение и люстры · 04.10.2026 · 11 мин чтения

Как работает двухклавишное управление люстрой

Чтобы понять, как подключить двухклавишную люстру, представьте её как две параллельные группы ламп. К светильнику приходят:

• общий нулевой провод N;
• управляемая фаза первой группы L1;
• управляемая фаза второй группы L2;
• защитный провод PE, если он предусмотрен проводкой и конструкцией люстры.

Например, из пяти ламп три подключают к первой группе, а две — ко второй. Первая клавиша включает три лампы, вторая — две. При включении обеих клавиш работают все пять.

Питание                         Люстра
────────                         ──────
N ────────────────────────────  общий N
L ── двухклавишный выключатель
       ├── L1 ────────────────  группа 1
       └── L2 ────────────────  группа 2
PE ───────────────────────────  корпус, если предусмотрен

Выключатель должен разрывать фазу, а не ноль. Защитный PE подключают к металлическому корпусу только через предусмотренную клемму или заземляющий винт.

Перед работой отключите автомат, проверьте отсутствие напряжения двухполюсным указателем и убедитесь, что отключена именно нужная линия. Индикаторная отвёртка не должна быть единственным средством проверки.

Какие провода нужны для подключения

Для независимого управления двумя группами нужны три рабочие жилы между распределительной коробкой и люстрой: N, L1 и L2. При наличии заземления добавляется PE.

Цвет изоляции помогает ориентироваться, но не подтверждает назначение жил:

• синий или голубой — обычно N;
• жёлто-зелёный — PE;
• коричневый, чёрный, серый — фазные проводники.

В старой проводке все жилы могут быть одного цвета. Их назначение определяют по схеме и измерениям, а не по внешнему виду.

Как разделить лампы на две группы

В обычной многорожковой люстре лампы соединены параллельно. От патронов обычно идут:

1. общий провод всех патронов;
2. провод первой группы;
3. провод второй группы.

Пример:

Группа 1: лампы 1 + 2 + 3 ── L1
Группа 2: лампы 4 + 5     ── L2
Общий провод патронов     ── N

Если одна лампа в группе перегорела, остальные лампы этой группы должны продолжать работать. Последовательное соединение для обычных ламп на 230 В не применяют.

Числовой пример нагрузки

Допустим, в первой группе три LED-лампы по 8 Вт, а во второй — две по 8 Вт:

• группа 1: 3 × 8 = 24 Вт;
• группа 2: 2 × 8 = 16 Вт;
• общая мощность: 24 + 16 = 40 Вт.

При напряжении около 230 В ток всей люстры составит примерно:

40 / 230 ≈ 0,17 А.

Такая нагрузка мала для исправной бытовой линии, но соединения всё равно должны соответствовать сечению проводов, типу клемм и требованиям производителя. Для люстры с лампами накаливания расчёт делают по их фактичесной мощности: пять ламп по 60 Вт дадут уже 300 Вт и ток около 1,3 А.

Как подключить двухклавишный выключатель

У стандартного механизма есть один общий вход фазы и два выхода:

• L, COM, L-in — входная фаза;
• L1, 1 — выход первой клавиши;
• L2, 2 — выход второй клавиши.

Схема подключения люстры на двухклавишный выключатель выглядит так:

Входная фаза L ───── COM / L
                       ├── L1 → первая группа люстры
                       └── L2 → вторая группа люстры

Ноль к обычному выключателю не подключают: он проходит от коробки напрямую к люстре. PE также не подключают к рабочим контактам выключателя.

У некоторых моделей два входных контакта для клавиш. Если они не соединены внутри, между ними устанавливают перемычку из провода соответствующего сечения. Сначала проверьте маркировку конкретного механизма: в отдельных выключателях перемычка уже предусмотрена.

Как определить вход и выходы

1. Отключите автомат.
2. Снимите клавиши и рамку.
3. Найдите обозначения на корпусе.
4. Не определяйте вход только по расположению клеммы: у разных производителей он может быть сверху, снизу или сбоку.
5. После монтажа включайте питание только при закрытых клеммах и установленной рамке.

Фотография старого подключения полезна, но не доказывает, что прежняя схема была правильной.

Подключение люстры в распределительной коробке

Если распределительная коробка доступна, основные соединения выполняют в ней. Для этого используют клеммы, разрешённые для конкретного типа проводников и их сечения.

Питающий кабель:

L ──────────────── COM выключателя

Возвраты от выключателя:

L1 ─────────────── провод первой группы люстры
L2 ─────────────── провод второй группы люстры

Прямые соединения:

N  ─────────────── общий провод люстры
PE ─────────────── PE люстры или корпуса

Полная логика подключения:

                 ┌── клавиша 1 ── L1 ── группа 1
Фаза L ──────────┤
                 └── клавиша 2 ── L2 ── группа 2

Ноль N ─────────────────────────────── общий N
PE    ──────────────────────────────── корпус

Не соединяйте L1 и L2 между собой. Иначе обе группы будут включаться одновременно, даже если клавиши работают механически независимо.

Соединение медных и алюминиевых жил

Медь и алюминий нельзя просто скручивать. Такое соединение может окисляться, нагреваться и терять контакт.

Используйте:

• клеммы с прямым допуском на соединение Cu/Al;
• переходные зажимы, рекомендованные производителем;
• биметаллические или иные специальные соединители.

Обычная скрутка, пайка алюминия бытовым паяльником и зажим двух разных металлов под неподходящий один винт — ненадёжные варианты. Соединения должны оставаться доступными в коробке.

Подключение проводов в потолочной чаше

Если распределительной коробки рядом нет, соединение выполняют в клеммной колодке люстры или в доступной потолочной чаше:

Потолок                  Люстра
───────                  ──────
N  ────────────────────  общий N
L1 ────────────────────  группа 1
L2 ────────────────────  группа 2
PE ────────────────────  заземляющая клемма корпуса

Порядок действий:

1. Определите общий провод и два групповых провода люстры по инструкции или маркировке.
2. Соедините потолочный N с общим проводом светильника.
3. Подключите L1 и L2 к соответствующим группам.
4. При наличии PE подключите его к жёлто-зелённой жиле и заземляющей клемме корпуса.
5. Уложите клеммы так, чтобы они не зажимались острыми краями чаши и не соприкасались с корпусом.

На клеммной колодке могут быть обозначения:

N  → общий ноль
L1 → группа A
L2 → группа B
⏚  → защитный провод

Ориентируйтесь на маркировку и инструкцию, а не только на цвет проводов внутри люстры.

Что делать при двухжильной проводке

Если от потолка действительно выходят только две жилы, обычно это:

• N — ноль;
• L — один управляемый фазный провод.

В такой схеме независимое включение двух групп невозможно: для него не хватает второго фазного возврата.

Если видны только два провода, сначала проверьте распределительную коробку: третья жила может быть не выведена в потолочной точке, зажата в штукатурке или не подключена.

Нельзя использовать PE как второй фазный провод. Это лишает корпус защитного заземления и создаёт риск поражения током.

Светодиодная люстра: как подключить провода

Ответ на вопрос «светодиодная люстра — как подключить провода» зависит от её схемы.

LED-люстра с двумя независимыми группами

Если на клеммнике указаны N, L1, L2, подключение выполняют так же, как для обычной люстры:

N  → N
L1 → первая LED-группа
L2 → вторая LED-группа
PE → корпус, если клемма предусмотрена

Люстра с одним LED-драйвером

Если у светильника есть только входы L и N, он рассчитан на одноклавишное управление. Подключение второй фазы к выходу драйвера не создаст вторую группу и может вывести электронику из строя.

Нельзя:

• подавать сетевые 230 В на низковольтный выход драйвера;
• объединять выходы разных драйверов без схемы производителя;
• обходить штатный контроллер;
• подключать вторую фазу к клемме, не предназначенной для неё.

Если LED-люстра мерцает или слабо светится после выключения, причиной могут быть подсветка выключателя, ток утечки, несовместимый диммер или особенности драйвера. Проверяйте светильник по инструкции; иногда помогает отключение подсветки выключателя или замена диммера на совместимый.

Типовая ситуация: пять ламп и две клавиши

Допустим, у люстры пять патронов, а от потолка выходят три рабочие жилы:

• синий — общий N;
• коричневый — L1;
• чёрный — L2.

Внутри люстры лампы разделены так:

• первая группа — 3 лампы;
• вторая группа — 2 лампы.

Схема будет такой:

Потолочный N      → общий провод всех пяти патронов
Потолочный L1     → лампы 1, 2 и 3
Потолочный L2     → лампы 4 и 5

Проверка результата:

Если при включении первой клавиши загораются все лампы, ищите объединение L1 и L2 в коробке, выключателе или самой люстре.

Как проверить независимую работу клавиш

1. Убедитесь, что клеммы закрыты, а оголённой меди снаружи нет.
2. Проверьте, что PE не соединён с N.
3. Включите автомат.
4. Включите первую клавишу: должна загореться только первая группа.
5. Выключите её и включите вторую: должна загореться только вторая группа.
6. Включите обе клавиши: должны работать обе группы.
7. При запахе нагрева, треске, искрении или срабатывании автомата сразу отключите питание.

Если группы работают наоборот, это не неисправность: после отключения питания можно поменять местами L1 и L2 на выходах выключателя.

Проверка мультиметром и указателем

Двухполюсным указателем проверяют наличие и отсутствие напряжения:

• между фазой и N;
• между фазой и PE;
• после отключения автомата — отсутствие напряжения на всех рабочих жилах.

В сети 230 В между фазой и нулём обычно измеряется значение, близкое к 230 В. Точная величина зависит от состояния сети и нагрузки. Между N и PE в исправной системе напряжение обычно близко к нулю, но небольшие значения возможны из-за падения напряжения и токов утечки.

Режим прозвонки и измерения сопротивления используют только на полностью обесточенной линии. Нельзя подключать мультиметр в режиме омметра к сети 230 В.

Частые ошибки

Общий провод подключили не к нулю

Общий провод люстры должен идти на N. Если подать на него управляемую фазу, светильник будет работать неправильно, а после выключения часть схемы может оставаться под опасным потенциалом.

Выключатель разрывает ноль

Лампы погаснут, но внутри светильника останется фаза. При замене лампы это повышает риск поражения током. Выключатель устанавливают в разрыв фазы.

Соединили L1 и L2

Обе клавиши начинают включать одну и ту же нагрузку. Проверьте перемычки на выключателе, соединения в коробке и клеммную колодку люстры.

Использовали жёлто-зелёную жилу как фазу

PE нельзя применять как рабочий провод. Иначе металлический корпус может остаться без защиты или оказаться под напряжением.

Подключили LED-люстру по цветам

Внутренние провода LED-светильника могут не соответствовать стандартной цветовой маркировке. Используйте обозначения на клеммнике и схему производителя.

Оставили скрутку без защиты

Скрутка может ослабнуть от нагрева и вибрации. Для стационарной проводки применяйте подходящие клеммы, а соединения оставляйте доступными для осмотра.

Когда нужен электрик

Лучше обратиться к специалисту, если:

• в коробке больше проводов, чем ожидалось;
• невозможно надёжно определить N, L1 и L2;
• есть алюминиевые жилы с повреждённой изоляцией;
• автомат отключается после включения;
• у металлической люстры нет понятной схемы заземления;
• требуется прокладывать новый кабель;
• LED-люстра имеет сложный контроллер, пульт или несколько режимов;
• соединения находятся в недоступной замурованной коробке.
