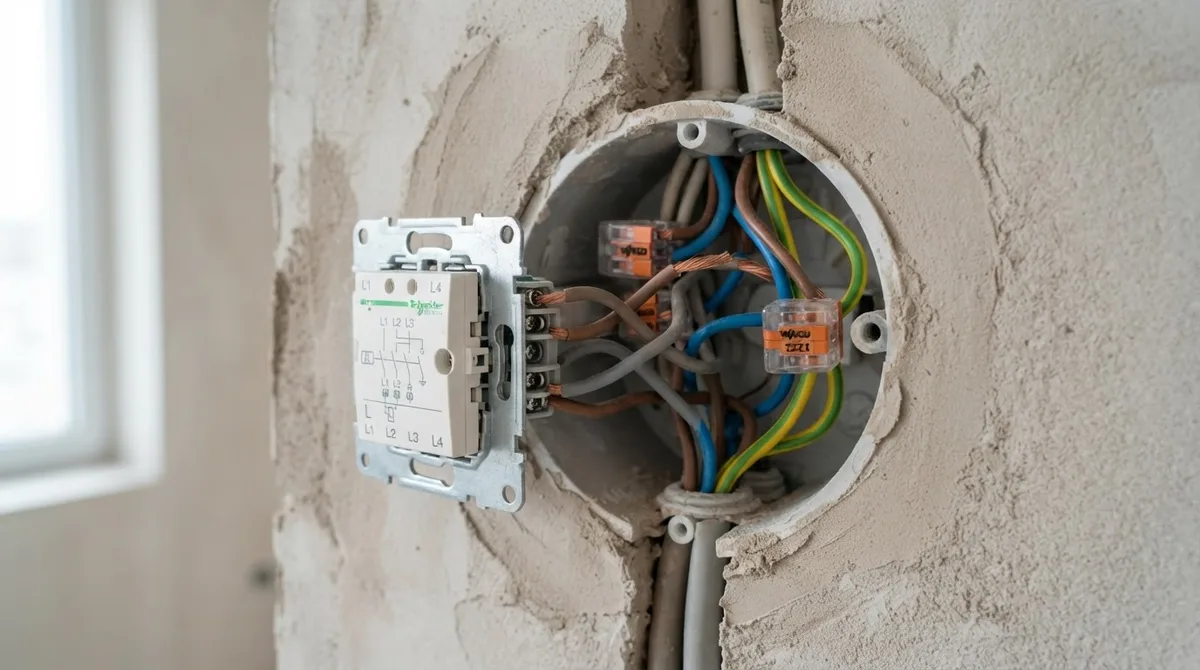

Подключение перекрёстного выключателя: схема из трёх мест

Редакция «Домашний ток» · Выключатели и схемы подключения · 07.10.2026 · 12 мин чтения

Перекрёстный выключатель нужен, когда одной лампой управляют из трёх и более мест. Для трёх точек используют два проходных выключателя по краям и один перекрёстный между ними. Поэтому подключение перекрёстного выключателя отличается от схемы с обычным аппаратом: через промежуточный механизм проходят две пары перекидных проводников.

Такая схема подходит для длинного коридора, лестницы, проходной комнаты или помещения с несколькими входами. Для двух мест достаточно двух проходных выключателей — это классическая схема подключения света с двумя выключателями. Для трёх мест добавляют один перекрёстный.

Когда нужен перекрёстный выключатель

Обычный выключатель позволяет управлять светом только из одной точки. Проходные выключатели используют парами: первый принимает фазу, а второй подаёт её на лампу. Чтобы добавить третью и последующие точки, между ними устанавливают перекрёстные аппараты.

Количество устройств для разных схем:

Обычный одноклавишный выключатель нельзя использовать вместо проходного: у него два рабочих контакта, а у проходного — три, включая общий перекидной контакт.

Схема подключения перекрёстного выключателя на три места

Схема подключения 3 выключателей состоит из четырёх участков:

1. Фаза L приходит на общий контакт COM первого проходного выключателя.
2. Две перекидные клеммы первого проходного соединяются с первой парой контактов перекрёстного.
3. Вторая пара контактов перекрёстного соединяется с двумя перекидными клеммами второго проходного.
4. Общий контакт второго проходного подаёт фазу на светильник.

Нулевой провод N не проходит через выключатели — он идёт непосредственно к лампе. Защитный проводник PE также не коммутируется и соединяется с металлическим корпусом светильника, если заземление предусмотрено конструкцией.

Упрощённая схема:

L ── COM [проходной 1]
       ├── A1 ───── вход 1 [перекрёстный] выход 1 ─── B1 ┐
       └── A2 ───── вход 2 [перекрёстный] выход 2 ─── B2 ├─ [проходной 2]
                                                        └─ COM ── L1 ── лампа

N  ─────────────────────────────────────────────────────────────── лампа
PE ─────────────────────────────────────────────────────────────── корпус

В одном положении перекрёстный механизм соединяет контакты напрямую:

вход 1 — выход 1
вход 2 — выход 2

В другом положении он меняет пары местами:

вход 1 — выход 2
вход 2 — выход 1

Поэтому у перекрёстного выключателя четыре рабочих контакта: две входные и две выходные клеммы. У некоторых моделей направление не подписано, и любую пару можно использовать как вход или выход. Главное — не смешивать проводники из разных пар.

Чем проходной выключатель отличается от перекрёстного

На проходном выключателе общий контакт может обозначаться COM, L, L1 или отличаться цветом. Две остальные клеммы обычно отмечены стрелками.

У перекрёстного аппарата четыре клеммы могут иметь обозначения:

• стрелки;
• цифры 1–2–3–4;
• две пары входов и выходов;
• схему соединений на корпусе.

Маркировка зависит от производителя. Перед монтажом нужно свериться со схемой на механизме или в инструкции. Если обозначения непонятны, контакты проверяют мультиметром в режиме прозвонки при полностью снятом напряжении.

Сколько жил нужно для подключения трёх выключателей

Для классической схемы управления из трёх мест между проходным и перекрёстным выключателем нужны четыре рабочие жилы: две приходят от одного аппарата, две уходят к следующему. PE в это число не входит.

Точное количество жил зависит от расположения распределительной коробки и способа прокладки кабеля.

Для бытовых осветительных линий часто применяют медный кабель сечением 1,5 мм², например ВВГнг-LS 3×1,5 или 5×1,5 мм². Сечение и номинал автомата выбирают для всей линии, а не только для выключателя.

Распределение цветов обычно такое:

• синий — N;
• жёлто-зелёный — PE;
• коричневый, чёрный или серый — фазные и перекидные проводники.

Синий и жёлто-зелёный нельзя использовать как перекидные жилы. Если в старой проводке цвета не соответствуют назначению, проводники определяют измерением и маркируют с обеих сторон.

Как подключить перекрёстный выключатель

Перед работой отключите автомат соответствующей группы, проверьте отсутствие напряжения двухполюсным указателем и убедитесь, что отключена именно нужная линия. Индикаторной отвёртки для такой проверки недостаточно.

1. Подключите фазу к первому проходному

Фазный провод от автомата или распределительной коробки подключают к общей клемме COM первого проходного выключателя.

Две оставшиеся клеммы соединяют с первой парой проводников, идущих к перекрёстному аппарату.

Если вместо COM подключить одну из стрелочных клемм, схема может выглядеть исправной, но часть комбинаций выключателей не будет работать.

2. Соедините первый проходной с перекрёстным

Два провода от перекидных контактов первого проходного подключают к одной паре клемм перекрёстного выключателя.

Принципиальная группировка выглядит так:

проходной 1, выход 1 ── перекрёстный, вход 1
проходной 1, выход 2 ── перекрёстный, вход 2

Порядок двух проводов внутри одной пары обычно не имеет значения. Нельзя подключать один провод от первой пары, а второй — от второй.

3. Подключите вторую пару

Два оставшихся контакта перекрёстного соединяют с двумя перекидными клеммами второго проходного:

перекрёстный, выход 1 ── проходной 2, перекидной контакт 1
перекрёстный, выход 2 ── проходной 2, перекидной контакт 2

На большинстве моделей можно поменять местами два провода одной пары. Существенно другое: все четыре жилы должны оставаться разделёнными на две пары.

4. Подключите лампу

Общую клемму второго проходного соединяют с фазным проводом, идущим к светильнику. Нулевой провод от распределительной коробки подключают к нулевому выводу лампы напрямую.

Выключатели должны разрывать именно фазу, а не нулевой провод. При разрыве N светильник может быть выключен, но его внутренние части останутся под опасным потенциалом относительно земли.

5. Проверьте все положения

У трёх одноклавишных аппаратов есть восемь комбинаций положений. В каждой комбинации изменение положения любого одного выключателя должно менять состояние лампы:

• включённый свет должен выключаться;
• выключенный свет должен включаться.

Если одна клавиша работает только в некоторых положениях, сначала проверяют общий контакт проходного выключателя, затем целостность пар на перекрёстном аппарате.

Типовая ситуация: коридор длиной 12 метров

Предположим, свет в коридоре нужно включать у входной двери, в середине и у лестницы. Распределительная коробка находится рядом с первым выключателем.

Схема будет такой:

Для такой трассы между выключателями не подойдёт кабель с тремя рабочими жилами: перекрёстному аппарату нужны две пары, то есть четыре рабочих проводника. Если проложить только три, классическую механическую схему собрать не получится.

Как расширить схему до четырёх и более точек

Чтобы управлять светом из четырёх мест, между двумя проходными устанавливают два перекрёстных:

проходной ── перекрёстный ── перекрёстный ── проходной

Для пяти точек нужно три перекрёстных аппарата. Формула:

Количество перекрёстных = количество точек управления − 2

Крайними всегда остаются проходные выключатели. Между соседними аппаратами в классической схеме проходят четыре рабочие жилы.

При большом количестве точек можно использовать импульсное реле. В этом случае в местах управления устанавливают кнопки, а реле в щите или распределительной коробке переключает свет. Такой вариант удобен для длинных коридоров и больших домов, но требует другой схемы проводки и места для реле.

Диагностика неправильной коммутации

Перед поиском неисправности отключите автомат. Нельзя переставлять провода под напряжением.

Проверка проходного выключателя

Снимите провода с клемм или полностью исключите аппарат из цепи. В одном положении должна прозваниваться пара:

COM — выход 1

В другом:

COM — выход 2

Одновременная прозвонка всех трёх контактов указывает на ошибку проверки или неисправность механизма.

Проверка перекрёстного выключателя

В одном положении должны замыкаться две прямые пары:

вход 1 — выход 1
вход 2 — выход 2

В другом — две перекрёстные:

вход 1 — выход 2
вход 2 — выход 1

Если аппарат постоянно замыкает все контакты, не меняет пары или не имеет устойчивого контакта, его заменяют.

Ограничения по току и мощности

На бытовых выключателях часто указаны номиналы 10 А или 16 А. Для осветительных нагрузок может встречаться маркировка 10AX, учитывающая особенности включения ламп.

Ток активной нагрузки оценивают по формуле:

I = P / U

Пример: десять LED-светильников по 12 Вт подключены к сети 230 В.

P = 10 × 12 = 120 Вт
I = 120 / 230 ≈ 0,52 А

По установившемуся току это небольшая нагрузка для выключателя на 10 А. Но LED-драйверы при включении могут создавать кратковременный пусковой ток. Поэтому для большой группы светильников проверяют рекомендации производителя.

Ориентировочный расчёт для сети 230 В:

Это не означает, что на любую линию можно поставить автомат соответствующего номинала. Автомат выбирают по сечению кабеля, способу прокладки и условиям линии. Для бытового освещения с медным кабелем 1,5 мм² часто применяют автоматы 6 или 10 А, но окончательное решение зависит от проекта и действующих требований.

Не подключайте через выключатель обогреватель, розеточную нагрузку, двигатель или мощный блок питания только потому, что на корпусе указано 16 А. У таких потребителей важны пусковые токи и характер нагрузки.

Материалы и стоимость

Для схемы управления из трёх мест обычно нужны:

• два проходных выключателя;
• один перекрёстный выключатель;
• кабель с четырьмя рабочими жилами между проходным и перекрёстным;
• распределительная коробка;
• подрозетники;
• соединительные клеммы или гильзы;
• автомат защиты соответствующего номинала.

Ориентиры по стоимости в российских магазинах:

Стоимость зависит от бренда, региона, длины трассы, материала стен и необходимости восстанавливать отделку.

Правила монтажа

Не заменяйте проходной обычным выключателем

Обычный аппарат имеет два рабочих контакта и не может переключать общий контакт между двумя направлениями. Для схемы на два места нужны два проходных, а для подключения трех выключателей — два проходных и один перекрёстный.

Не коммутируйте ноль

Выключатели должны разрывать фазный провод. Разрыв нулевого проводника оставляет светильник потенциально опасным даже при погашенной лампе.

Не подключайте PE к рабочим клеммам

Жёлто-зелёный проводник соединяют с защитными контактами и металлическими корпусами. Использовать его как одну из четырёх перекидных жил нельзя.

Не ориентируйтесь только на цвет

В старой проводке цвета могли быть перепутаны. Фазу, ноль и PE проверяют измерением, а не только визуально.

Оставляйте запас провода

В подрозетнике и распределительной коробке оставляют примерно 15–20 см жилы для повторного подключения и ремонта. Слишком короткий провод трудно надёжно зажать.

Используйте подходящие соединители

Медь и алюминий нельзя соединять простой скруткой. Для перехода применяют клеммы или другие соединители, рассчитанные на разные металлы. Многожильные провода подключают через наконечники, если этого требует тип клеммы.
