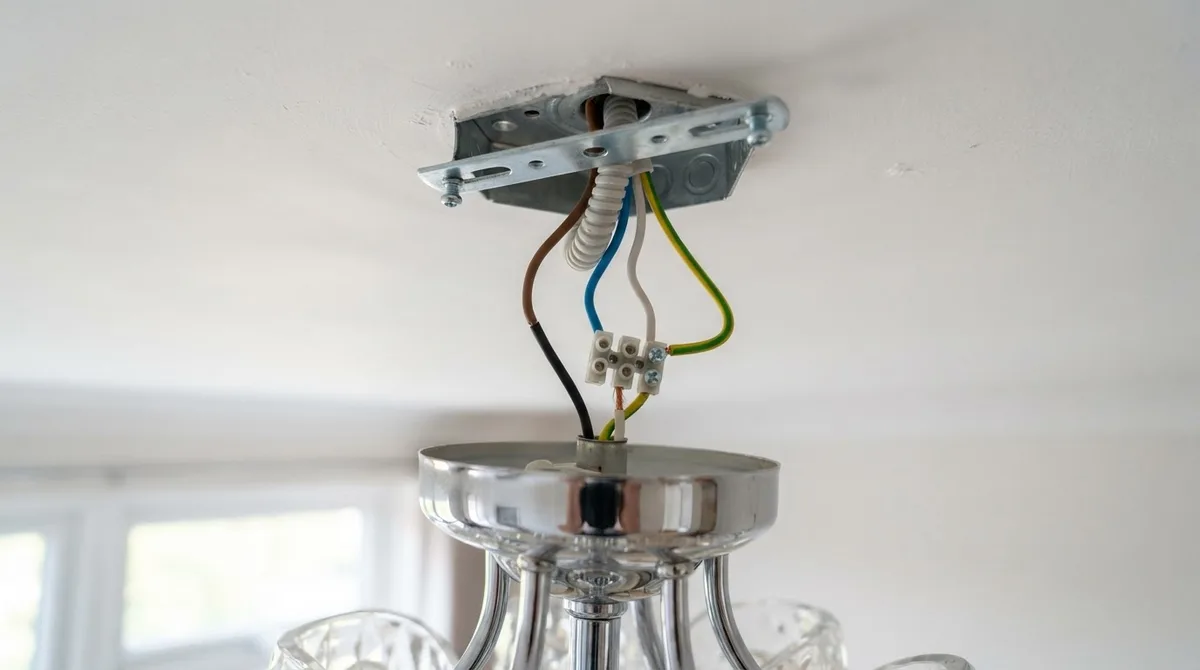

Как подключить люстру к потолку: схемы для 2 и 3 проводов

Редакция «Домашний ток» · Освещение и люстры · 06.10.2026 · 11 мин чтения

Чтобы понять, как подключить люстру к потолку, сначала определите фазу, рабочий ноль и защитный проводник. Затем отключите автомат, проверьте отсутствие напряжения двухполюсным указателем и только после этого соединяйте жилы клеммами. Фазу подключают через выключатель, N — к рабочему нулю, PE — к металлическому корпусу светильника. PE нельзя соединять с N, даже если в старой квартире нет заземления.

Как подключить люстру к потолку: что определить до монтажа

На потолке могут находиться:

• L — фазный проводник. Через него напряжение поступает на люстру после включения выключателя.
• N — рабочий нулевой проводник. По нему ток возвращается в электрощит.
• PE — защитный проводник. Он соединяется с открытыми металлическими частями светильника и защищает от поражения током при пробое изоляции.
• L1 и L2 — две фазы от двухклавишного выключателя для независимого включения групп ламп.

В современной проводке на потолке часто есть L, N и PE. В старой квартире обычно проложены только L и N. Три жилы тоже не всегда означают наличие заземления: третья может быть второй фазой для двухклавишного выключателя.

Работать нужно при отключённом автомате соответствующей линии. После отключения проверьте отсутствие напряжения двухполюсным указателем напряжения или исправным мультиметром. Индикаторная отвёртка подходит только для предварительной ориентировки: она не подтверждает безопасное отсутствие напряжения между всеми проводниками.

Если вы не умеете безопасно измерять напряжение в действующей сети, не включайте автомат для самостоятельной диагностики — вызовите электрика.

Как отличить фазу, ноль и землю на потолке

Цвета проводов: только ориентир

Цветовая маркировка особенно ненадёжна в старом фонде и после самостоятельных ремонтов. Синий провод могли использовать как фазу, а жёлто-зелёный — подключить неправильно. Поэтому цвет помогает сориентироваться, но не заменяет измерение и проверку схемы.

Если из потолка выходят три жилы, не подключайте третью к корпусу люстры автоматически. Сначала нужно выяснить, это PE или L2.

Проверка измерительным прибором

Измерение под напряжением должен выполнять человек, знакомый с правилами электробезопасности.

1. Отключите автомат, снимите старый светильник и разнесите жилы так, чтобы они не касались друг друга и металлических деталей.
2. Убедитесь, что щупы мультиметра целы, а прибор установлен в режим измерения переменного напряжения AC V.
3. Если вы включили автомат для диагностики, не касайтесь оголённых жил и держите щупы только за изолированные части.
4. При включённой клавише проверьте напряжение между предполагаемой фазой и каждым из остальных проводов.
5. Для второй клавиши повторите проверку с выключенной первой.
6. После измерений снова отключите автомат и проверьте отсутствие напряжения перед монтажом.

В исправной схеме ориентировочно получают:

• между L и N — около 220–240 В;
• между L и PE — примерно такое же значение;
• между N и PE — обычно близкое к нулю.

Показания могут отличаться из-за состояния сети, наведённого напряжения и особенностей измерительного прибора. Измерять сопротивление или выполнять прозвонку в цепи под напряжением нельзя.

Как подключить люстру с двумя проводами

Люстра с двумя рабочими проводами подключается к фазе и нулю:

• провод L люстры — к фазе, приходящей после выключателя;
• провод N — к рабочему нулю;
• PE, если он есть на потолке, — к отдельной клемме корпуса металлической люстры.

Схема:

Потолок                         Люстра
L после выключателя ────────── L
N ──────────────────────────── N
PE ─────────────────────────── корпус / PE

Если светильник имеет пластиковый корпус или знак двойной изоляции — два квадрата, один внутри другого, — подключение PE к нему не требуется. Защитный проводник в таком случае изолируют отдельной клеммой и укладывают в чашу светильника. Его нельзя соединять с рабочим нулём.

Как подключить люстру к двум проводам на потолке

Если из потолка выходят только две жилы, обычно это фаза после выключателя и рабочий ноль:

Потолок: L ───────── провод L люстры
Потолок: N ───────── провод N люстры

Для светильника класса II такой вариант допустим при исправной проводке. Если люстра металлическая и относится к классу I, а PE отсутствует, полноценная защитная схема не обеспечена. Подключать корпус к N нельзя. Безопаснее выбрать светильник с двойной изоляцией или организовать защитный проводник при реконструкции сети.

Как подключить люстру с тремя проводами

Три провода у люстры могут означать две разные схемы.

Вариант 1. L, N и PE

Металлический светильник класса I часто имеет:

• L — фазу;
• N — рабочий ноль;
• PE — защитный проводник.

Схема:

Потолочный L  ───────── L люстры
Потолочный N  ───────── N люстры
Потолочный PE ───────── PE или винт заземления корпуса

PE подключают только к специальной клемме или винту с обозначением ⏚. Нельзя зажимать его под случайный винт декоративной накладки, плафона или патрона.

Вариант 2. Общий N, L1 и L2

У люстры с двумя группами ламп три провода обычно распределены так:

• общий N;
• L1 — первая группа ламп;
• L2 — вторая группа ламп.

Схема для двухклавишного выключателя:

Потолочный N  ───────── общий N люстры
Потолочный L1 ───────── первая группа ламп
Потолочный L2 ───────── вторая группа ламп
PE потолка    ───────── корпус люстры, если предусмотрено

В этой схеме третья жила люстры — не заземление. Ориентируйтесь на маркировку производителя и схему внутри светильника.

Если на потолке есть только одна фаза от одноклавишного выключателя, L1 и L2 иногда объединяют и подключают к одной фазе. Делать это можно только при соответствии схеме производителя. Две фазы от разных автоматов объединять нельзя: это может привести к короткому замыканию или межфазному напряжению.

Как подключить потолочную люстру через клеммы

Для соединения используют рычажные или винтовые клеммы, рассчитанные на сетевое напряжение, ток нагрузки и тип проводника. Соединения L, N и PE выполняют раздельно.

Числовой пример нагрузки

Ток можно оценить по формуле:

I = P / U

Например, люстра с шестью светодиодными лампами по 10 Вт:

P = 6 × 10 = 60 Вт
I = 60 / 230 ≈ 0,26 А

Даже люстра общей мощностью 300 Вт потребляет примерно:

I = 300 / 230 ≈ 1,3 А

Для такой нагрузки подходят многие бытовые клеммы, но ориентироваться нужно не только на мощность. Клемма должна соответствовать сечению, материалу и конструкции жил. Нагрев чаще возникает из-за слабого контакта, неправильной зачистки или несовместимого соединения.

Пошаговый монтаж клеммы

1. Отключите автомат.
2. Проверьте отсутствие напряжения.
3. Удалите повреждённую изоляцию, не укорачивая жилу без необходимости.
4. Зачистите провод на длину, указанную на корпусе клеммы. У многих моделей это около 8–12 мм, но точное значение берут из маркировки.
5. Вставьте жилу до упора или зажмите её рычагом.
6. Потяните за провод с небольшим усилием: он не должен выскальзывать.
7. Отдельно соедините L, N и PE.
8. Уложите клеммы в потолочную чашу или монтажную коробку без сильного перегиба и натяжения.

Многопроволочную жилу подключают по инструкции клеммы. Если требуется наконечник, его устанавливают до зажима. Не зажимайте в винтовой клемме распушённый многожильный провод: отдельные волоски могут выпасть и вызвать короткое замыкание.

Скрутки без опрессовки или сварки для нового монтажа использовать не следует. Медь и алюминий нельзя соединять напрямую: контакт окисляется и нагревается. Для пары Al/Cu нужна специальная клемма, допущенная производителем для соединения этих металлов.

Как закрепить потолочную люстру

Сначала оцените массу люстры, состояние потолка и тип основания. Крепление в штукатурке или декоративной обшивке не заменяет анкеровку в бетоне, кирпиче или деревянной балке.

Это ориентиры, а не универсальные пределы. Допустимая нагрузка зависит от материала потолка, глубины анкеровки, состояния перекрытия и конструкции светильника.

Для натяжного потолка закладную платформу устанавливают заранее. Подвешивать люстру только к полотну нельзя. Тяжёлый светильник не должен держаться на электрическом кабеле: крепление выполняют отдельно, а провода укладывают в чашу без натяжения и защемления.

Проверка после подключения

Перед включением автомата проверьте:

• все клеммы закрыты чашей, коробкой или корпусом;
• оголённые жилы не выступают из зажимов;
• PE не соединён с N;
• фаза не касается металлической чаши;
• люстра надёжно закреплена;
• лампы соответствуют допустимой мощности и типу цоколя;
• выключатель разрывает фазу, а не ноль.

После этого включите автомат и проверьте каждую клавишу. В первые минуты обратите внимание на:

• мерцание;
• треск или потрескивание;
• запах нагретого пластика;
• нагрев клемм, патрона или корпуса;
• самопроизвольное отключение автомата;
• срабатывание УЗО или дифавтомата.

Если автомат сработал сразу, отключите его и не включайте повторно для проверки. Причиной может быть короткое замыкание, перепутанные жилы, повреждённый патрон или контакт фазы с корпусом. Срабатывание УЗО часто указывает на утечку или неисправность изоляции.

Что делать в старой квартире без PE

В старой двухпроводной сети защитного проводника может не быть. В такой ситуации:

• светильник класса II подключают только к L и N;
• металлическую люстру класса I не подключают к нулю вместо PE;
• PE нельзя соединять с N в потолочной коробке или чаше;
• для металлической люстры лучше проложить защитный проводник при реконструкции сети либо выбрать модель с двойной изоляцией.

Соединение PE с N после точки разделения опасно: при обрыве нулевого проводника на корпусе светильника может появиться фазное напряжение.

Типовая ситуация: три жилы на потолке и люстра с тремя проводами

Допустим, из потолка выходят три жилы, а люстра имеет три провода. Возможны два сценария:

1. Потолок: L, N, PE; люстра: L, N, PE. Тогда подключают одноимённые проводники.
2. Потолок: N, L1, L2; люстра: N, L1, L2. Тогда PE в системе нет, а третья жила используется для второй группы ламп.

Если перепутать эти схемы и подключить L2 к корпусу, светильник окажется под напряжением. Поэтому перед монтажом нужно проверить маркировку люстры и назначение потолочных жил. При сомнениях монтаж прекращают до диагностики электриком.

Частые ошибки

Соединяют землю с нулём

Это не заменяет заземление. При обрыве нулевого проводника металлический корпус люстры может оказаться под опасным напряжением.

Ориентируются только на цвет

В старой или изменённой проводке цвета могли использовать неправильно. Назначение жил подтверждают измерением.

Подключают люстру к постоянной фазе

Если выключатель разрывает ноль, внутри патрона остаётся опасное напряжение даже при выключенном свете. Правильная схема — разрыв фазного проводника.

Вешают светильник на кабель

Провод не рассчитан на удержание массы люстры. Используйте крюк, монтажную планку или другое крепление, закреплённое в основании.

Путают PE со второй фазой

Три провода у люстры не всегда означают L, N и PE. Третья жила может быть L2 для двухклавишного выключателя.

Соединяют медь с алюминием напрямую

Такой контакт постепенно окисляется и нагревается. Используйте клемму, рассчитанную на Al/Cu.

Сколько стоит подключить люстру

Если крепление и проводка уже подготовлены, работа электрика по подключению обычной люстры в России часто стоит ориентировочно 1500–4000 рублей. Монтаж тяжёлого светильника, установка крюка, работа с натяжным потолком или поиск неисправности могут увеличить стоимость примерно до 4000–8000 рублей и выше.

Простые материалы обычно обходятся примерно в 200–1000 рублей:

• клеммы — около 50–300 рублей за комплект;
• монтажная планка или крюк — около 100–500 рублей;
• дюбели и крепёж — около 100–400 рублей.

Цена зависит от города, высоты потолка, состояния проводки, массы люстры и сложности крепления.
