Как подключить розетку 220 В: короткий ответ

Подключение розетки 220–230 В выполняют только на полностью обесточенной линии. В стандартной однофазной сети к механизму подключают три проводника:

• L — фаза, обычно коричневый, чёрный или серый;
• N — рабочий ноль, обычно синий или голубой;
• PE — защитный проводник, жёлто-зелёный.

Правильный порядок такой: отключить автомат, проверить отсутствие напряжения двухполюсным указателем, определить L, N и PE, зачистить жилы, подключить их к одноимённым клеммам, затянуть зажимы и проверить розетку после подачи питания.

Кабель из стены                 Розетка

L — фаза     ────────────────►  L
N — ноль     ────────────────►  N
PE — защита  ────────────────►  ⏚ / PE

Расположение клемм слева и справа у разных механизмов отличается. Ориентируйтесь на маркировку L, N и значок заземления, а не на расположение отверстий или фотографию другой розетки.

Требования к кабелю, автомату и УЗО

Для новой розеточной линии в квартире часто используют медный кабель 3×2,5 мм², например ВВГнг-LS или аналогичный по характеристикам. Типичный автомат для такой линии — 16 А, а УЗО или дифавтомат — с током утечки 30 мА.

Это ориентир, а не универсальное правило. Номинал автомата выбирают с учётом:

• сечения и материала жил;
• способа прокладки кабеля;
• длины линии;
• количества и мощности приборов;
• состояния старой проводки;
• требований местных норм и проекта.

Нельзя просто заменить автомат на 20 или 25 А, если он часто отключается. Причина может быть в перегрузке, плохом контакте или неисправном приборе.

Расчёт нагрузки

Ток рассчитывают по формуле:

[ I = \frac{P}{U} ]

Например, чайник мощностью 2200 Вт при напряжении 230 В потребляет:

[ I = \frac{2200}{230} \approx 9{,}6\text{ А} ]

Если к той же линии подключить ещё один прибор мощностью 2000 Вт:

[ I = \frac{2200+2000}{230} \approx 18{,}3\text{ А} ]

Для линии с автоматом 16 А такая суммарная нагрузка уже чрезмерна. Автомат может отключиться, а установка автомата большего номинала без проверки кабеля создаст риск перегрева.

Как определить L, N и PE

В современной проводке обычно используют такую маркировку:

Цвет — только предварительный ориентир. В старой квартире жилы могли быть окрашены иначе, а после ремонта их могли соединить с нарушением маркировки. Фазу определяют измерением, а не догадкой.

Если из стены выходят только два провода, это обычно старая двухпроводная линия без PE. В таком случае:

• нельзя использовать N как защитное заземление;
• нельзя ставить перемычку между N и контактом PE в розетке;
• нельзя считать розетку с имитацией заземления безопасной.

При обрыве нуля такая перемычка может создать опасное напряжение на корпусе прибора.

Как безопасно отключить линию

1. Определите автомат, который питает нужную розетку.
2. Отключите его. Если определить автомат невозможно, отключите вводной аппарат квартиры.
3. Предупредите домашних и исключите случайное включение. При возможности повесьте табличку «Не включать, работают люди».
4. До касания жил проверьте отсутствие напряжения двухполюсным указателем или исправным мультиметром подходящей категории измерений.
5. Сначала проверьте прибор на заведомо рабочей точке.
6. После отключения проверьте им доступные пары проводников: L–N, L–PE, N–PE.
7. После проверки снова убедитесь, что указатель или мультиметр работает на заведомо рабочей точке.

Индикаторная отвёртка не подходит как единственный способ проверки: она может реагировать на наведённое напряжение и не подтверждает безопасное отсутствие потенциала.

Если после отключения напряжение остаётся, значит отключён не тот автомат либо линия связана с другой группой. Работу нужно остановить и выяснить причину.

Как снять старую розетку

Снимите лицевую панель и рамку, затем ослабьте крепёжные винты. Придерживайте механизм рукой, чтобы он не вырвал жилы из клемм.

Проверьте:

• нет ли потемнения, оплавления и запаха перегретой изоляции;
• не потрескалась ли изоляция;
• не надломлены ли жилы у зажима;
• нет ли влаги и строительного мусора в подрозетнике;
• не соединены ли медь и алюминий неподходящей скруткой.

Если медь почернела или жила повреждена на несколько сантиметров, зачистить только кончик недостаточно. Повреждённый участок удаляют до чистого металла. Если длины не хватает, провод наращивают в доступной распределительной коробке или сертифицированным соединителем. Скрывать обычную скрутку в подрозетнике нельзя.

Как подготовить проводники

1. Снимите внешнюю оболочку кабеля, не повреждая изоляцию отдельных жил.
2. Оставьте в подрозетнике запас примерно 10–15 см, чтобы механизм можно было вынуть для ремонта.
3. Снимите изоляцию с конца жилы на длину, указанную производителем. Часто это около 8–12 мм.
4. Убедитесь, что зачищенный металл полностью входит в клемму и не выступает наружу.
5. Повреждённую или надломленную жилу замените либо укоротите до исправного участка.

Нельзя:

• надрезать медь ножом;
• зажимать винтом участок с повреждённой изоляцией;
• загибать многожильный провод без наконечника;
• облуживать конец провода для винтовой клеммы;
• помещать в один зажим два провода, если производитель этого не разрешает.

Для гибкого многожильного провода используют втулочный наконечник НШВИ подходящего сечения и опрессовывают его специальным инструментом. Для обычного жёсткого кабеля ВВГнг-LS наконечники обычно не требуются.

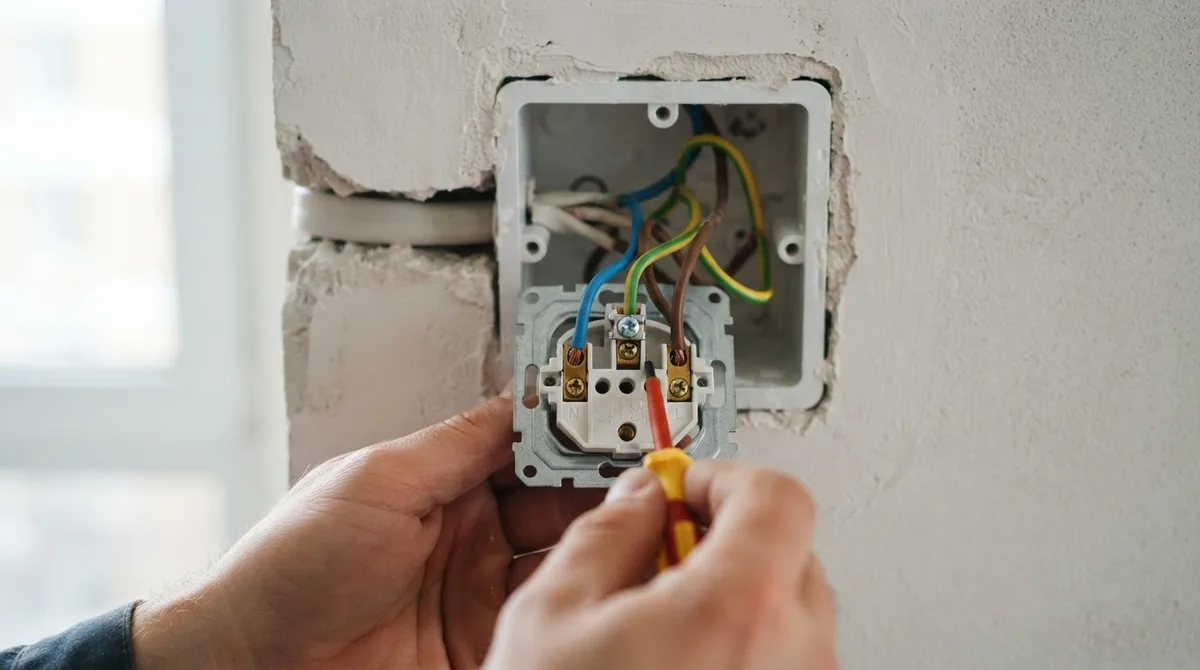

Как правильно подключить розетку к кабелю

1. Найдите на механизме клемму PE или значок заземления.
2. Подключите к ней жёлто-зелёную жилу.
3. Подключите синюю жилу к клемме N.
4. Подключите фазную жилу к клемме L.
5. Уложите проводники без резких перегибов и натяжения.
6. Закрепите механизм в подрозетнике.
7. Установите рамку и лицевую панель.

На обычной розетке с двумя силовыми отверстиями сторона фазы часто не имеет значения для работы прибора. Но если на механизме есть маркировка L и N, её нужно соблюдать. В квартире желательно подключать все розетки одинаково, например L справа, N слева, если это соответствует конструкции конкретного изделия.

Контакт PE нельзя подключать к N. Защитный проводник должен идти непрерывно до шины PE и не использоваться как рабочий ноль.

Как затянуть клеммы

Точный момент затяжки указан в паспорте розетки. У разных серий он отличается; у бытовых механизмов часто встречается ориентир около 0,8–1,2 Н·м, но использовать это значение вместо инструкции нельзя.

Если динамометрической отвёртки нет:

• вставьте жилу до упора;
• затяните винт уверенно, без рывка и удлинителя;
• слегка потяните провод рукой;
• убедитесь, что он не выскальзывает и не проворачивается;
• проверьте, что оголённая медь полностью скрыта в клемме.

Слабый контакт создаёт переходное сопротивление. При токе 10–16 А он может нагреваться, разрушать изоляцию и оплавлять пластик. Чрезмерная затяжка тоже вредна: она повреждает жилу, резьбу или корпус механизма.

Как подключить розетку: схема для типовой ситуации

Условия: новая медная линия 3×2,5 мм², автомат 16 А, УЗО 30 мА, в подрозетнике есть коричневая, синяя и жёлто-зелёная жилы.

Если вместо трёх жил обнаружились две, цвета не совпадают или есть следы нагрева, схема уже не считается типовой. В такой ситуации сначала выясняют устройство линии и состояние соединений.

Проверка после монтажа

Перед подачей питания проверьте:

• механизм не шатается;
• провода не натянуты;
• зачищенная медь полностью скрыта в клеммах;
• L, N и PE подключены к соответствующим контактам;
• в подрозетнике нет оголённых участков, способных соприкоснуться;
• лицевая панель установлена без перекоса.

После включения питания измерьте напряжение:

Проверку непрерывности PE и параметров защитного отключения выполняют специальными измерительными приборами. Обычный мультиметр не подтверждает, что защитное заземление выдержит аварийный ток.

После проверки можно подключить небольшую нагрузку, например настольный светильник. Через 10–15 минут осмотрите розетку и вилку. Горячий пластик, запах, потрескивание, искрение или потемнение — повод немедленно отключить линию.

Что произойдёт при ошибках подключения

Перепутаны L и N. Прибор, скорее всего, продолжит работать, но однополюсный выключатель внутри него может разрывать ноль вместо фазы. После выключения часть схемы останется под опасным напряжением.

PE подключён к N. При обрыве нуля ток нагрузки может появиться на металлическом корпусе прибора. Это опасная ошибка, а не допустимый способ «сделать землю».

PE не подключён. При пробое изоляции прибор класса I с металлическим корпусом теряет штатную защиту. УЗО может отключить утечку, но оно не заменяет PE.

Ослаблена клемма. Контакт нагревается, изоляция темнеет, пластик плавится. В тяжёлых случаях возникает тление.

Установлен слишком мощный автомат. Защита может не отключить перегруженный участок вовремя. Номинал автомата выбирают по допустимому току кабеля и условиям прокладки.

Частые ошибки

• Работа после выключения света вместо отключения автомата.
• Проверка только индикаторной отвёрткой.
• Определение L и N по цвету старых проводов без измерения.
• Перемычка между N и PE.
• Монтаж розетки с имитацией заземления в двухпроводной сети.
• Слишком короткие жилы.
• Зажим повреждённого проводника.
• Скрутка меди и алюминия без подходящего соединителя.
• Установка автомата большего номинала для устранения отключений.
• Отсутствие проверки УЗО кнопкой TEST.
• Переполнение подрозетника, из-за которого механизм перекашивается и нагружает клеммы.

Если кабель алюминиевый, изоляция разрушена, есть следы перегрева или непонятно, откуда приходит питание, подключение лучше остановить и поручить диагностику электрику.
