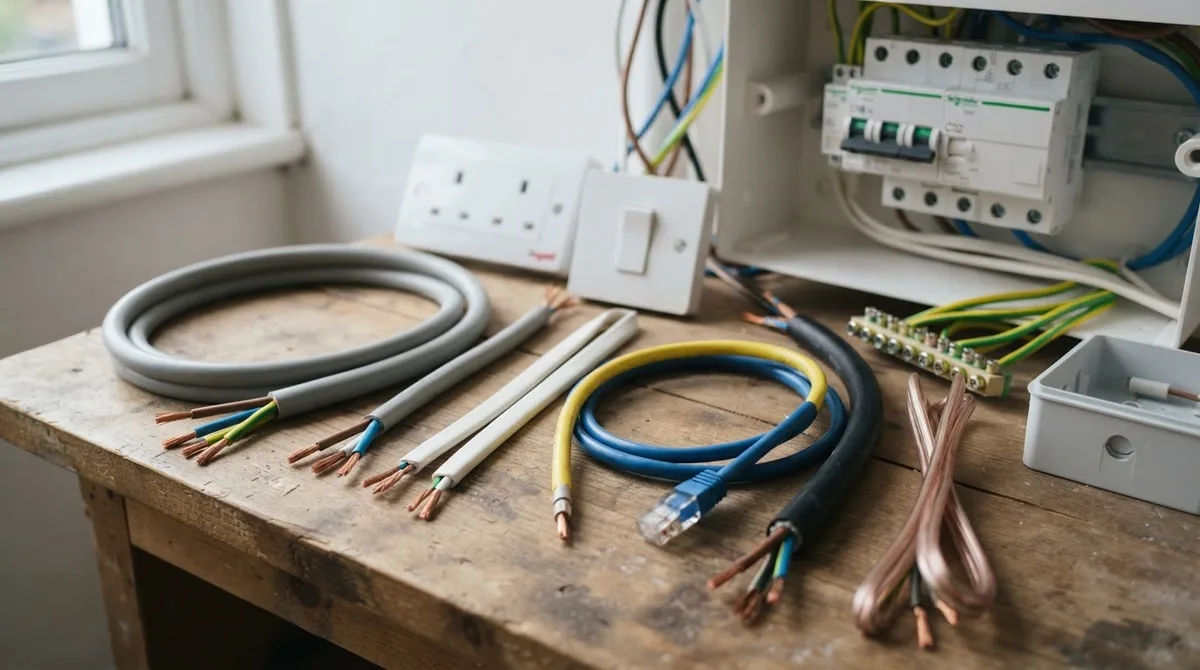

Виды электрических проводов и кабелей для дома

Редакция «Домашний ток» · Проводка и кабели · 27.09.2026 · 11 мин чтения

В быту используют не один универсальный проводник, а несколько групп: кабели для стационарной проводки, гибкие шнуры для подключения приборов, монтажные провода для щитов и коробов, кабели для улицы и отдельные изделия для слаботочных систем.

Если нужен провод питания, виды выбирают не по внешнему виду, а по назначению, способу прокладки, материалу и сечению жил. Для квартирной проводки обычно применяют медный кабель ВВГнг-LS или NYM, а для подключения бытовой техники — ПВС и ШВВП. ПВС или ШВВП не становятся подходящей стационарной проводкой только потому, что у них есть три жилы нужного сечения.

Какие виды проводов и кабелей бывают по назначению

Виды электрических проводов и кабелей удобно разделить на несколько групп:

Для новой квартирной проводки обычно выбирают медный кабель с общей оболочкой. Отдельные монтажные провода используют внутри щита, коробов и корпусов оборудования, где они защищены от механических повреждений.

В быту слова «провод» и «кабель» часто смешивают. Обычно у кабеля есть общая наружная оболочка вокруг одной или нескольких жил. Провод может состоять из одной изолированной жилы или нескольких жил без общей оболочки. В магазине лучше ориентироваться на маркировку, паспорт и назначение изделия, а не только на название.

Стационарная проводка и подключение приборов

Это разные задачи.

Стационарная проводка прокладывается один раз и не должна постоянно двигаться, перегибаться или испытывать растяжение. Для неё применяют кабели, рассчитанные на монтаж в стенах, трубах, коробах или других предусмотренных проектом конструкциях.

Подключение прибора предполагает гибкий шнур: его сгибают при переноске техники, подключают к вилке, выводят через ввод прибора. Здесь используют ПВС, ШВВП и аналогичные соединительные провода.

Конкретный способ применения нужно сверять с документацией производителя и условиями прокладки. Наличие ПВХ-изоляции или трёх жил само по себе не делает провод пригодным для скрытого монтажа.

Как выбрать материал жилы: медь или алюминий

Для новой квартирной проводки чаще выбирают медь. При одинаковом сечении она проводит больший ток, лучше переносит изгибы и обычно обеспечивает более стабильные контактные соединения.

Алюминий сильнее меняет размеры при нагреве и охлаждении. В винтовом соединении это может привести к ослаблению контакта и росту переходного сопротивления. Для алюминиевых жил нужны подходящие клеммы и соединители.

Медный и алюминиевый провод нельзя просто скручивать между собой. Для перехода используют клеммы, гильзы или болтовые соединения, рассчитанные на разнородные металлы.

Что означает гибкость жилы

По конструкции жилы бывают:

• однопроволочные — внутри одна сплошная проволока;
• многопроволочные — несколько проволок, свитых в жилу;
• гибкие многопроволочные — рассчитаны на частые изгибы и подключение подвижных устройств.

Однопроволочная жила удобна для стационарного монтажа: её проще уложить в подрозетник и закрепить в механизме розетки. Многопроволочная лучше подходит для шнуров, переносного оборудования и вибрирующих устройств.

Гибкую жилу нельзя зажимать в винтовой клемме распушёнными проволочками. Их можно повредить или перерезать винтом. Используют один из вариантов:

1. опрессовывают конец втулочным наконечником НШВИ;
2. применяют клемму, рассчитанную на многопроволочную жилу;
3. используют пружинный зажим, если он допускает такой тип проводника.

Лужение конца вместо наконечника для силового винтового зажима обычно не считают равноценной заменой: припой может деформироваться под давлением винта, и контакт ослабнет.

Как расшифровать ВВГнг-LS

ВВГнг-LS — один из распространённых кабелей для стационарной силовой проводки.

Расшифровка:

• первая В — изоляция жил из ПВХ;
• вторая В — наружная оболочка из ПВХ;
• Г — отсутствие брони или другого защитного покрова;
• нг — кабель не распространяет горение при групповой прокладке в рамках соответствующих испытаний;
• LS — пониженное дымо- и газовыделение при горении.

Примеры маркировки:

• ВВГнг-LS 3×1,5 — три медные жилы сечением 1,5 мм²;
• ВВГнг-LS 3×2,5 — три жилы по 2,5 мм²;
• ВВГнг-LS 5×6 — пять жил по 6 мм².

Для освещения часто используют сечение 1,5 мм², для розеточных групп — 2,5 мм². Это распространённые решения, а не универсальное правило: сечение зависит от длины линии, нагрузки, способа прокладки и номинала автомата.

Обозначение нг-LS не означает, что кабель можно без ограничений прокладывать в любой конструкции. Для деревянных стен, утеплителя, пустот, стяжки и штроб учитывают требования к пожарной безопасности, механической защите и доступности соединений.

Чем NYM отличается от ВВГнг-LS

NYM — кабель с медными жилами, ПВХ-изоляцией, внутренним заполнением и наружной оболочкой. Его используют для стационарной проводки.

Оба варианта подходят для стационарного монтажа при соблюдении требований к конкретному изделию. Нельзя автоматически считать любой NYM полным аналогом ВВГнг-LS по пожарным характеристикам: нужно смотреть полную маркировку и документы производителя.

Для чего нужны ПВС и ШВВП

ПВС

ПВС — гибкий соединительный провод с медными многопроволочными жилами и ПВХ-изоляцией. Обычно он имеет круглую форму и две или три жилы.

ПВС применяют для:

• шнуров бытовой техники;
• удлинителей;
• переносных светильников;
• электроинструмента;
• подключения приборов к вилке.

Например, ПВС 3×1,5 может использоваться для переносного прибора, если его сечение соответствует нагрузке, а вилка, розетка и автомат рассчитаны на такую работу. Провод 3×2,5 применяют для более мощных переносных устройств при соблюдении тех же условий.

Для постоянной скрытой проводки в стене ПВС обычно не выбирают. Он предназначен прежде всего для соединения и подключения, а его гибкая круглая конструкция не всегда удобна в подрозетниках и монтажных каналах.

ШВВП

ШВВП — плоский соединительный шнур с параллельно расположенными гибкими медными жилами, изолированными ПВХ и объединёнными оболочкой.

Его используют для:

• настольных ламп;
• бытовых светильников;
• маломощной техники;
• внутренних и переносных шнуров, если это предусмотрено конструкцией;
• подключения приборов к вилке.

ШВВП удобен там, где нужен тонкий плоский шнур. Но плоская форма не означает пригодность для укладки под штукатурку. Для силовых линий розеток его не используют.

Как связаны сечение, мощность и ток

Ток нагрузки приблизительно рассчитывают по формуле:

[ I = \frac{P}{U} ]

где I — ток в амперах, P — мощность в ваттах, U — напряжение сети. Для бытового расчёта можно принять напряжение около 230 В.

Пример: обогреватель мощностью 2,2 кВт потребляет:

[ I = \frac{2200}{230} \approx 9{,}6\ А ]

Но по одному току кабель не выбирают. Учитывают длину линии, способ прокладки, температуру, соседние кабели и номинал защитного автомата.

Ориентировочная схема для квартиры выглядит так:

Это ориентир, а не замена проектному расчёту. Автомат выбирают для защиты кабеля, а не только по мощности подключаемого прибора.

Нужно учитывать и падение напряжения. Например, для медной линии длиной 15 м из кабеля 1,5 мм² при токе 10 А:

[ \Delta U = \frac{2 \cdot L \cdot I \cdot \rho}{S} ]

[ \Delta U = \frac{2 \cdot 15 \cdot 10 \cdot 0{,}0175}{1{,}5} \approx 3{,}5\ В ]

Это около 1,5% от 230 В. При большей длине, высокой нагрузке или меньшем сечении падение напряжения увеличится.

Как выбрать кабель по числу жил

Количество жил зависит от схемы питания и оборудования:

• 2 жилы — фаза и рабочий ноль; подходит только там, где защитное заземление не требуется;
• 3 жилы — фаза, ноль и защитный проводник PE; типичный вариант для современных розеток;
• 4 жилы — отдельные схемы трёхфазного питания и специальные подключения;
• 5 жил — три фазы, ноль и защитный проводник.

Для новой розеточной линии в квартире обычно закладывают кабель 3×2,5 мм² с защитной жилой PE. PE нельзя использовать как рабочий ноль или объединять с нулём после разделения PEN в щите.

Как проверить кабель перед покупкой и монтажом

Используйте чек-лист:

• на оболочке есть полная маркировка, сечение и число жил;
• указаны производитель и нормативный документ;
• материал жилы соответствует заявленному;
• изоляция не имеет трещин, порезов и вздутий;
• жилы не окислены;
• кабель продаётся цельным отрезком или заводской бухтой;
• у гибкого провода предусмотрены наконечники или подходящие клеммы;
• для улицы, влажных помещений и деревянных конструкций выбрано подходящее исполнение;
• документы и маркировка совпадают с карточкой товара.

Надпись «838» сама по себе не является общепринятым обозначением вида электрического кабеля или его сечения. Это может быть артикул, код партии, внутренний код продавца или часть полной маркировки. По одному числу выбирать провод нельзя.

Какие бывают виды соединения проводов

Основные виды соединения проводов:

Перед работой линию отключают и проверяют отсутствие напряжения двухполюсным указателем. Соединение выполняют в коробке или другом предусмотренном месте, оставляя запас провода для осмотра и обслуживания.

Частые ошибки при выборе и монтаже

ПВС используют вместо кабеля для розеток

ПВС удобен для подключения приборов и переносных линий, но не является универсальной заменой кабелю для стационарной проводки. Для стены выбирают изделие, предназначенное для соответствующего способа монтажа.

Ставят автомат больше, чем допускает кабель

Если на линии кабеля 1,5 мм² установить автомат на 25 А, провод может перегреваться до срабатывания защиты. Номинал автомата не увеличивает допустимую нагрузку кабеля.

Соединяют медь и алюминий обычной скруткой

Такой контакт окисляется и нагревается. Используют специальные клеммы, гильзы или соединители для разнородных металлов.

Зажимают многопроволочную жилу под винтом без наконечника

Проволочки расползаются и ломаются. Наконечник НШВИ или подходящая клемма делают контакт стабильнее.

Покупают кабель по внешнему диаметру

Толстая оболочка не доказывает соответствие сечения. Проверяют маркировку, производителя и документы. При сомнениях фактическое сечение оценивают измерением токопроводящей жилы после снятия изоляции.
